Вот так я менял радиатор печки :)

Фотографии в альбоме «Замена радиатора отопителя Рено Симбол» tosha013 на Яндекс.Фотках

1
010


2
011
ключом на 13 откручиваем поводки стеклоочистителя и снимаем их

3
012
ключом на 10 отворачиваем 2 гайки крепления расширительного бочка и сдвигаем его в сторону

4
013
удаляем 2 клипсы(по одной с каждой стороны)

5
014
снимаем правую решотку

6
015
снимаем левую решётку

7
016

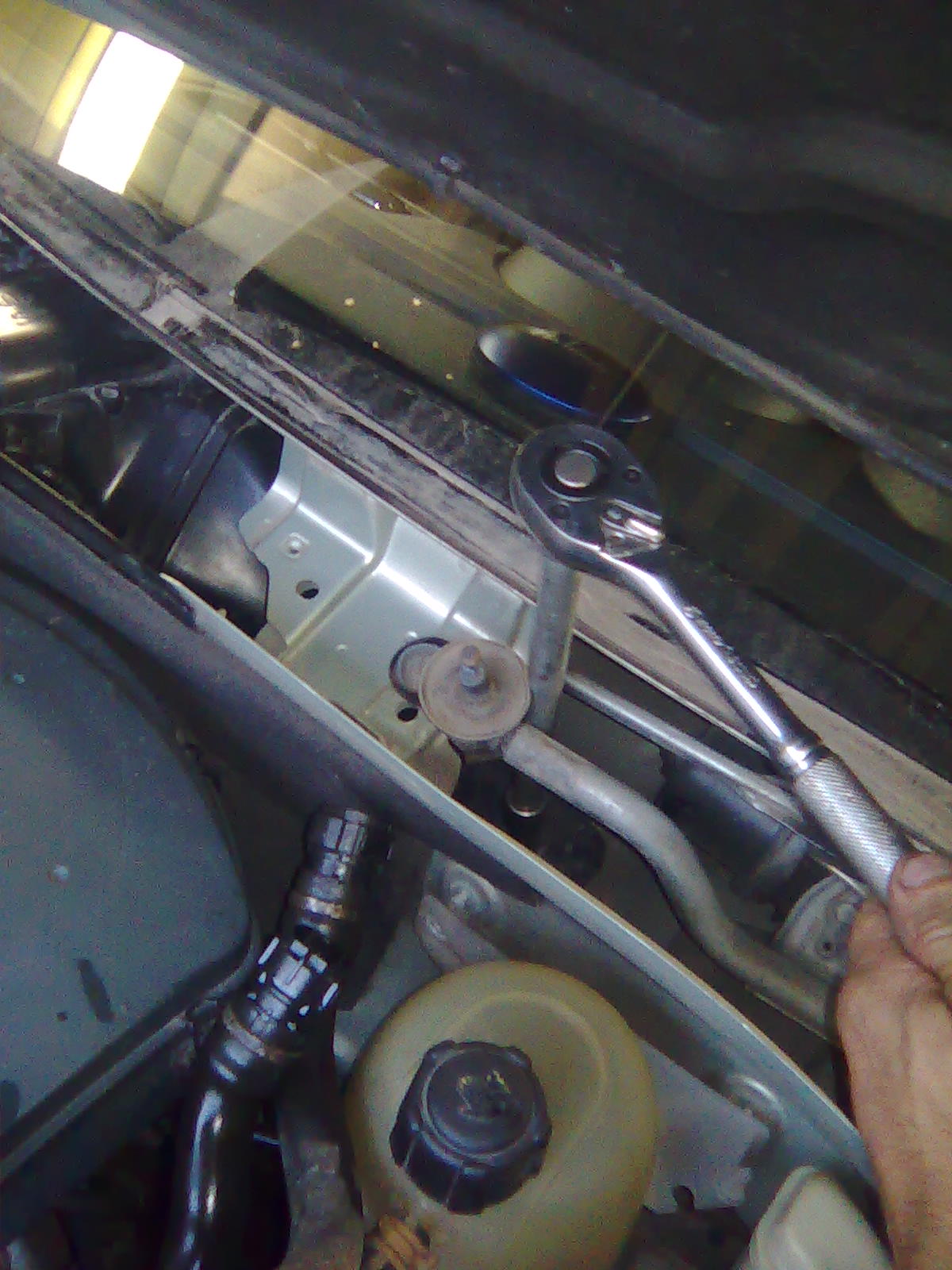

ключом на 10 откручиваем 2 длинных болта крепления отопителя

8
017


9
019
в салоне ключом торкс т20 откручиваем 3 самореза кожуха рулевой колонки

10
020
2 с верху один с низу

11
021

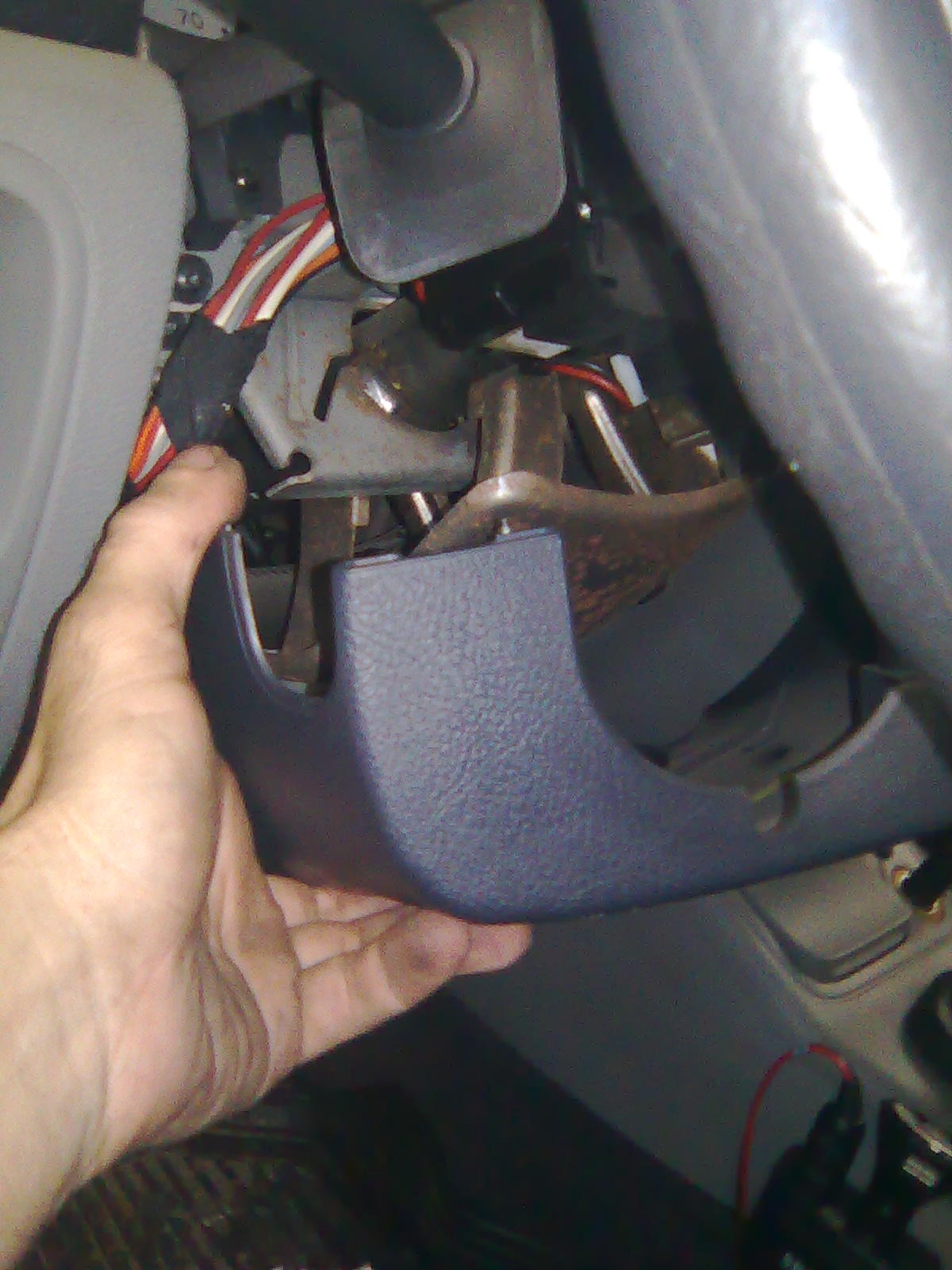

снимаем нижнюю часть кожуха

12
022
и верхнюю

13
023
торкс т20 откручиваем 2 самореза крепления тонеля

14
024
и один саморез под пепельницей

15
025


16
026
снимаем чехол рычага кпп

17
027
вынимаем тонель

18
028
откручиваем 2 самореза под рулевой колонкой

19
030
откручиваем 3 самореза в переднем воздуховоде (2 по бокам один по середине)
20
031



21
032

22
[more]
033
Откручиваем 2 самореза по бокам крышки торпеды

24
034
снимаем боковые передние облицовки стоек

25
035
снимаем крышку торпеды

26
036
откручиваем 2 самореза крепления блока управления отопителем

27
037


28
038


29
039

30
040
откручиваем 2 самореза крепления рулевой колонки к торпеде

31
041
ключом на 13 откручиваем 4 гайки крепления рулевой колонки

32
042
ключом на 13 откручиваем 7 болтов крепления торпеды к кузову (3 с верху 2 по бокам снизу,2 в низу по середине с права от педали газа)


33
043
отсоединив кое какую проводку,сдвигаем торпеду в перед

34
044
вынимаем отопитель в сборе,с блоком управления отопителем

35
045
отопитель в сборе

36
046

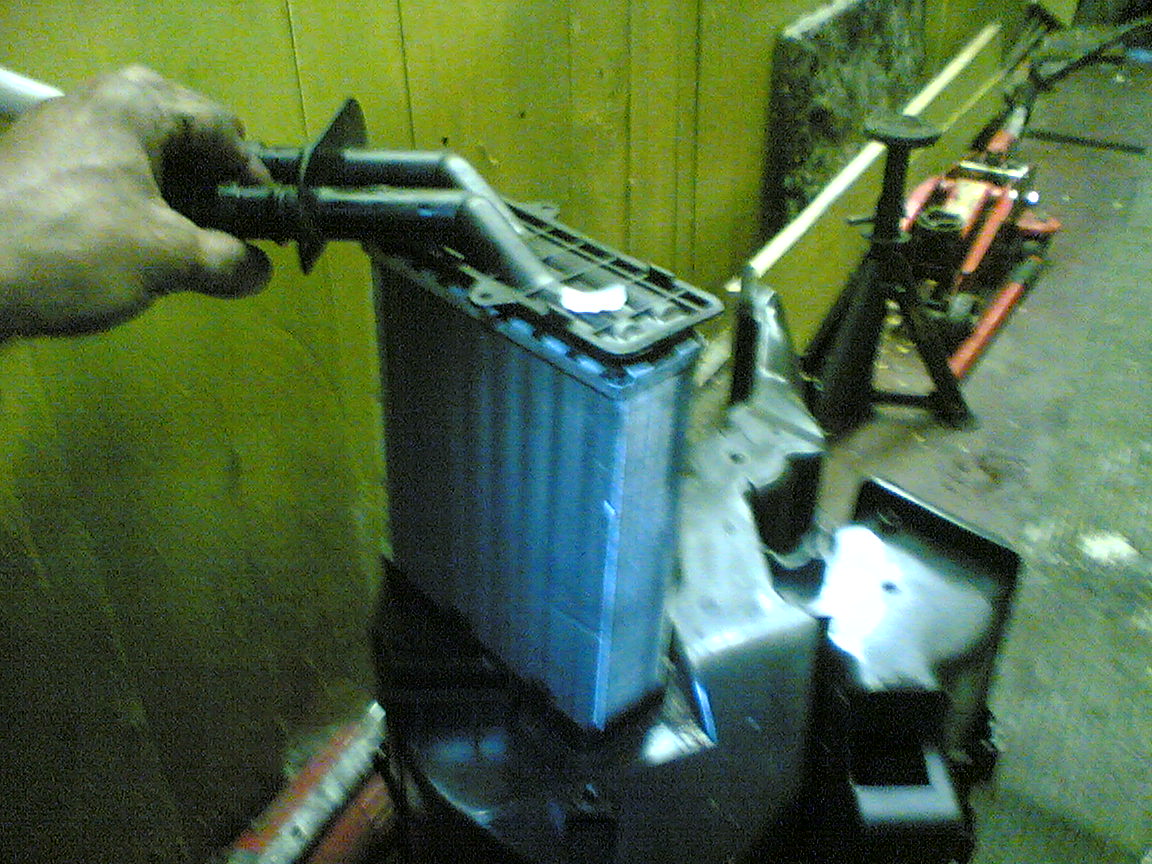

открутив 2 самореза,вынимаем радиатор отопителя из корпуса

37
047
новый радиатор

38
048


39
049
ставим радиатор на место и собираем всё в обратной последовательности
