В преддверии жаркого летнего сезона решил проверить: а работает ли у меня обе скорости вентилятора радиатора?
Решил ограничиться проверкой силовых цепей питания вентилятора путем перемыкания исполнительных контактов на колодке соответствующего реле.
Реле большой (2-ой) скорости это большое реле желтого цвета. Оно одно, его не спутаешь.

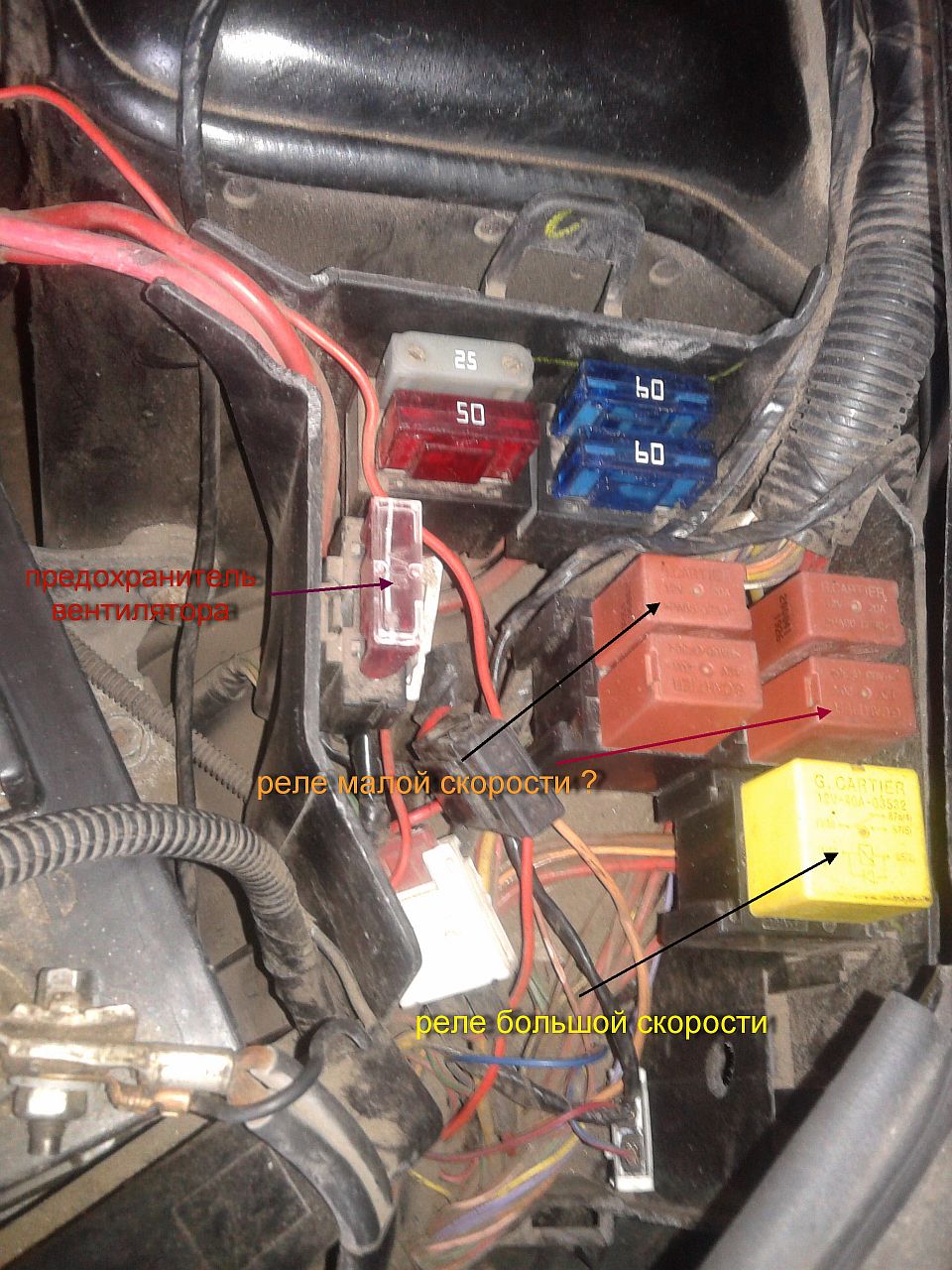

Реле малой (1-ой) скорости согласно схемам электрооборудования должно быть верхнее -левое (черная стрелка). Но по недостоверной информации это может быть не так.
предохранитель и реле вентилятора.jpg [ 1.46 МБ | Просмотров: 992 ]
Что бы убедиться, отстегнул первую колодку с двумя реле и посмотрел с обратной стороны на цвета проводов.
1 колодка.jpg [ 1.47 МБ | Просмотров: 992 ]
Цвета и толщина проводов Схемы электрооборудования(с фотографиями) подтвердили сомнения, что реле малой скорости находится там, где говорит мануал.
pic.jpg [ 68.85 КБ | Просмотров: 992 ]
1...Аккумулятор
5...Коробка предохранителей под капотом
9...Мотор вентилятора системы охлаждения
10...Резистор вентилятора системы охлаждения
12...Блок реле под капотом
b – реле системы впрыска
c – реле вентилятора системы охлаждения
d – реле малой скорости вентилятора системы охлаждения
Реле малой скорости нашел с помощью мультиметра (тестера), прозванивая цепь от колодки предохранителя до колодки нужного реле.

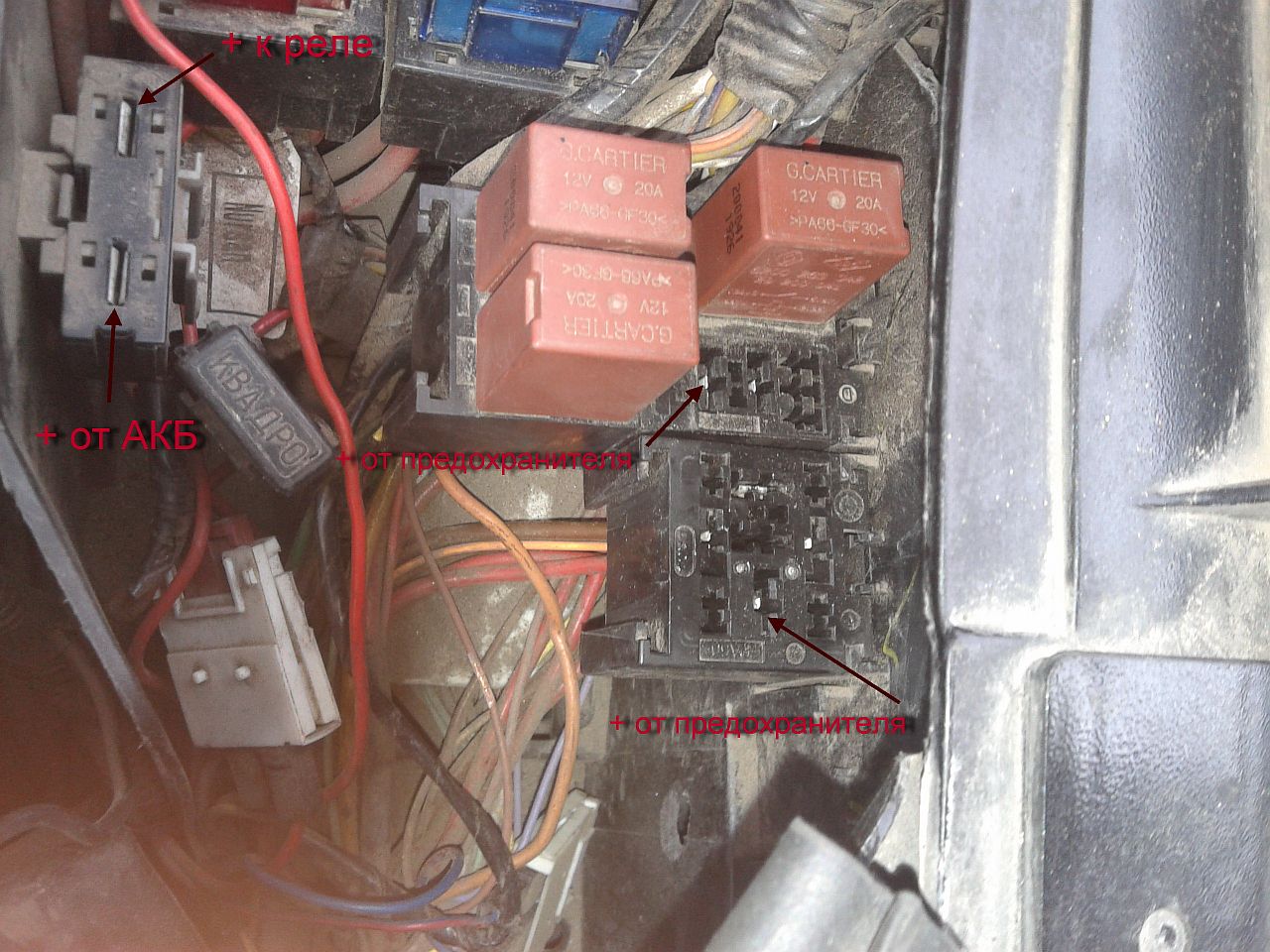

Оно обнаружилось справа-снизу (красная стрелка на первом фото). Т.е. у меня оба реле вентилятора находятся рядом.
прозвонка колодок.jpg [ 1.5 МБ | Просмотров: 992 ]

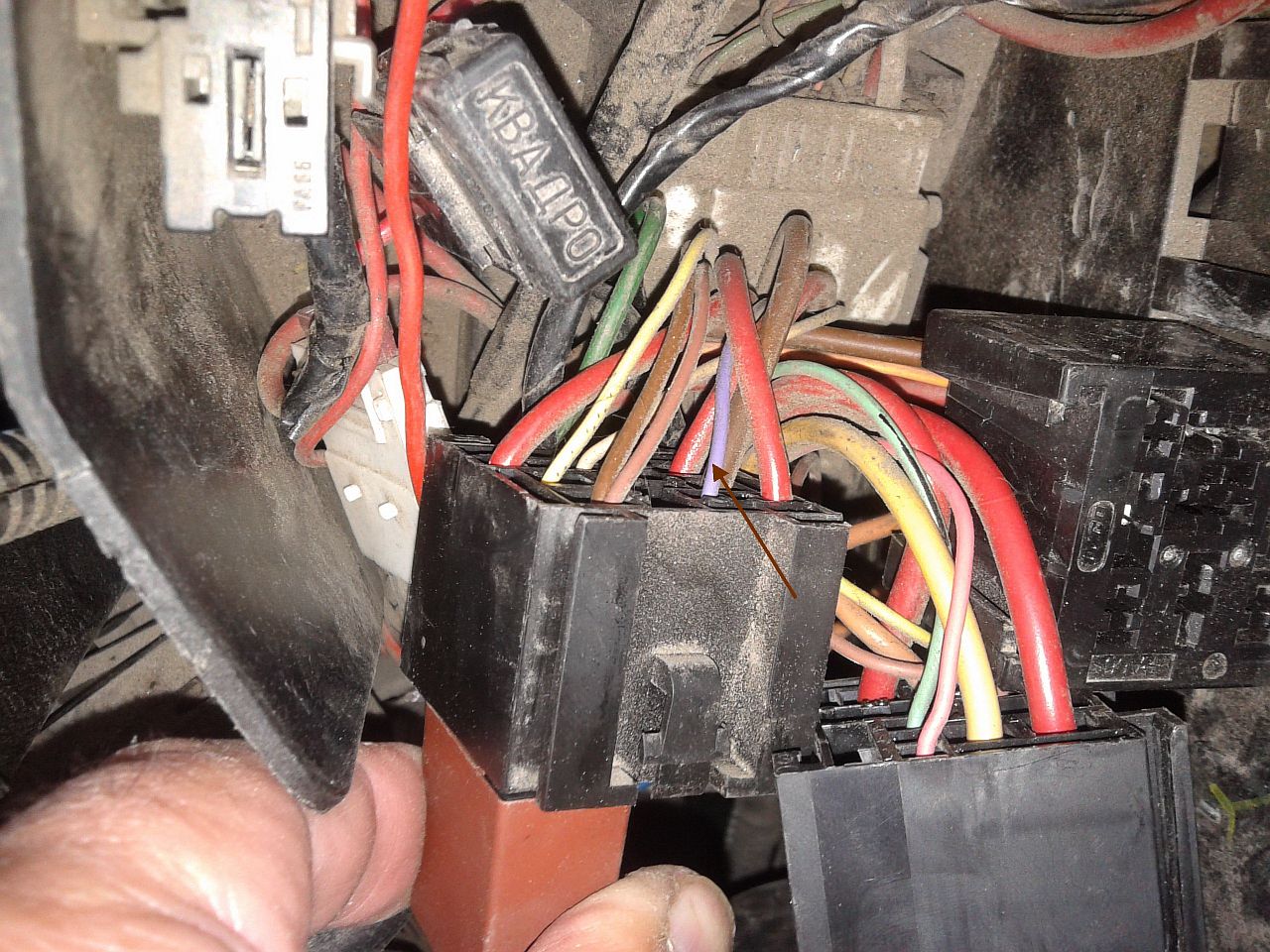

Кстати, цвет управляющего провода на обмотку реле с ЭБУ не совпадает с цветом на схеме (вместо коричневого на схеме у нас он фиолетовый)
колодка с обратной стороны.jpg [ 1.72 МБ | Просмотров: 992 ]
Теперь сама проверка.
схемы реле.jpg [ 1.45 МБ | Просмотров: 992 ]

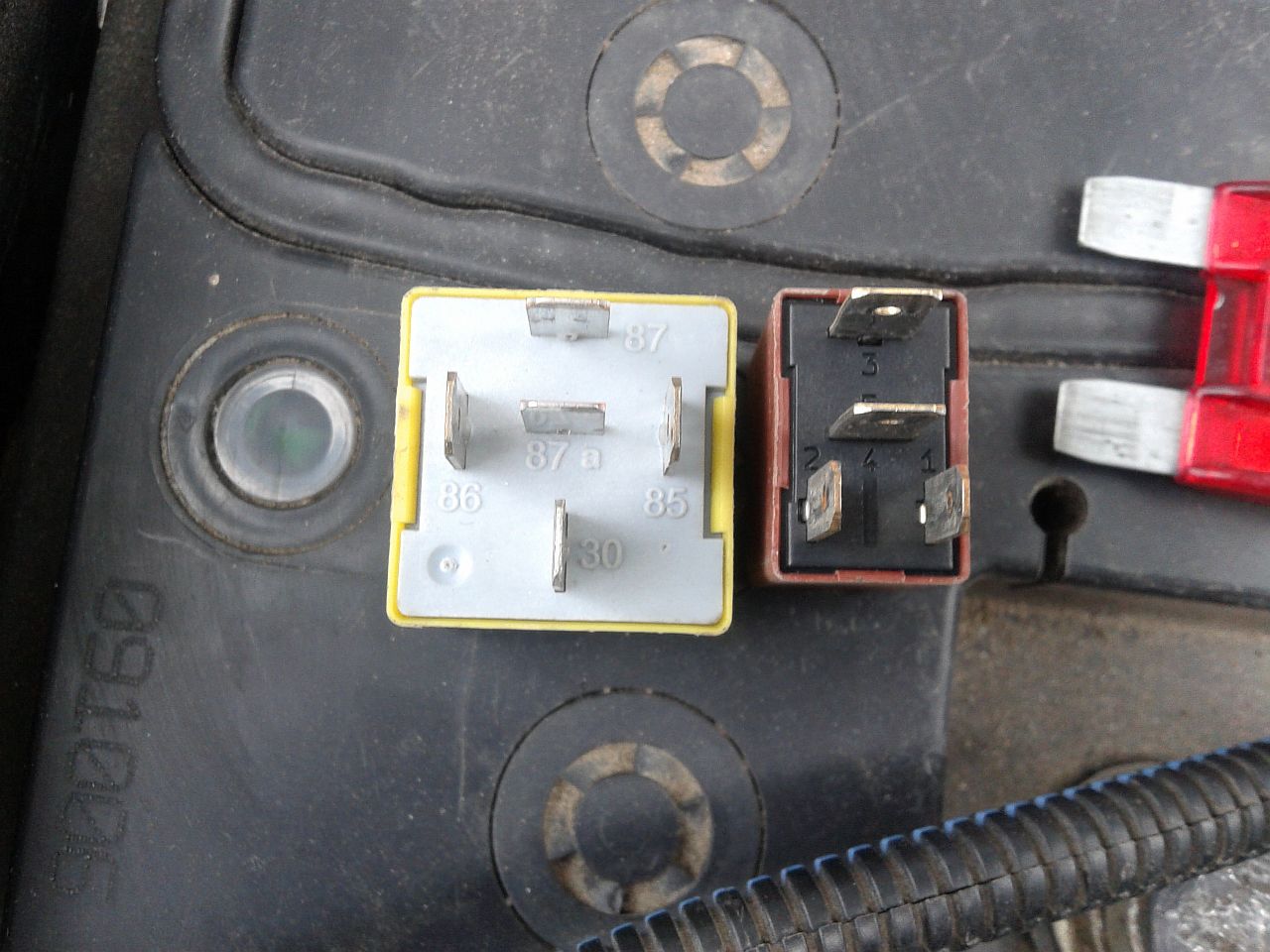

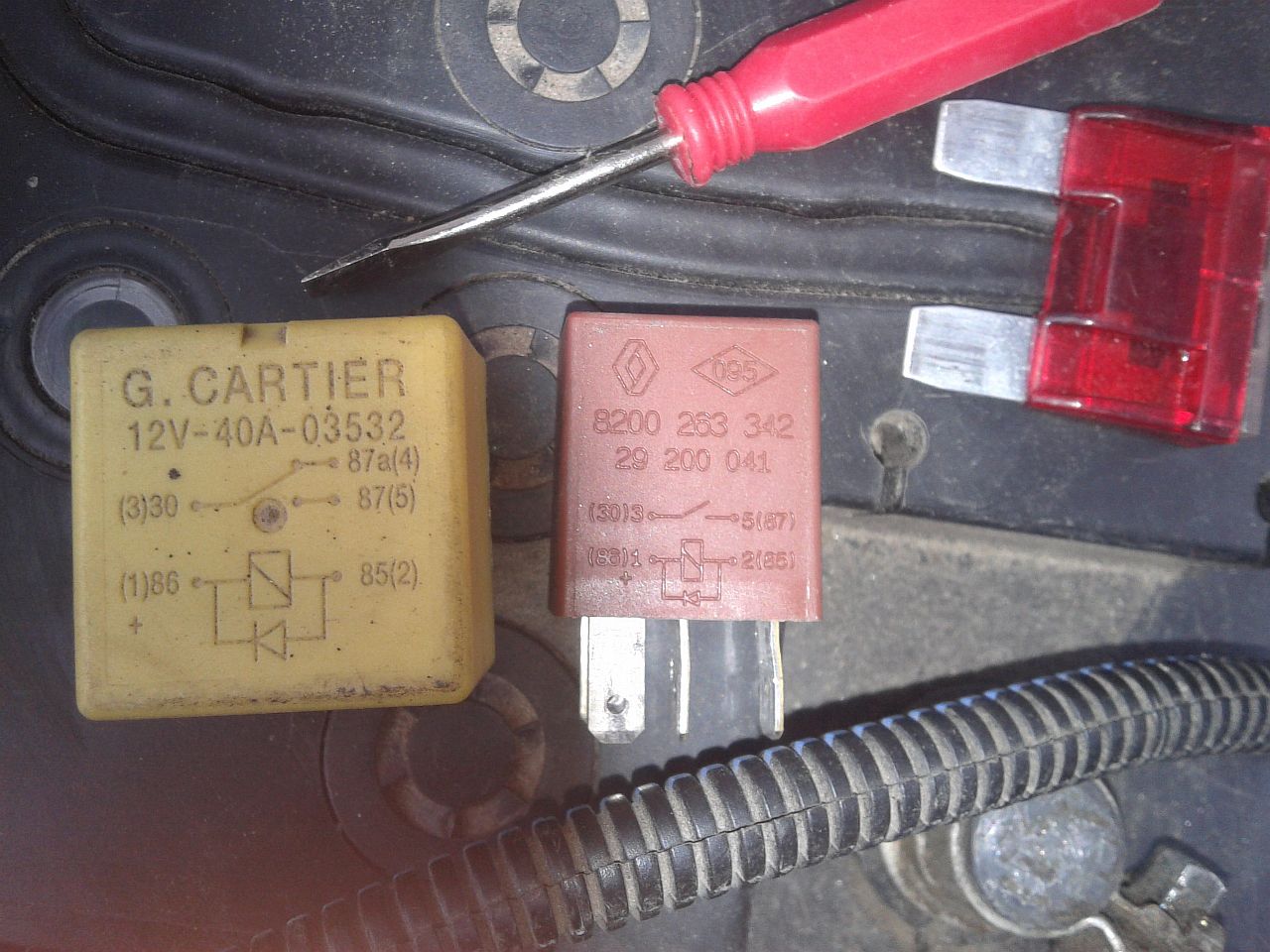

Контакты реле.jpg [ 1.35 МБ | Просмотров: 992 ]

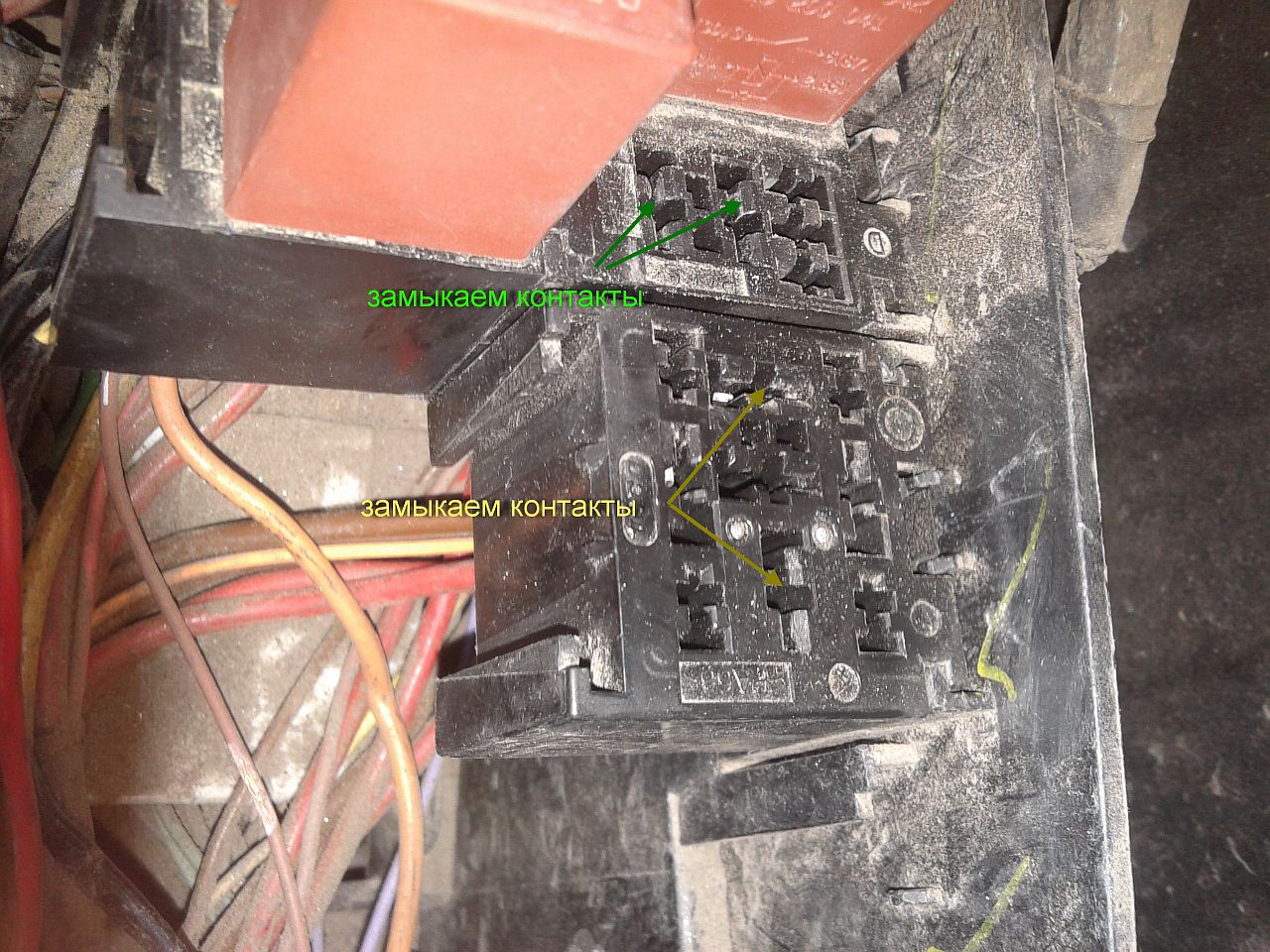

Замыкаем на колодке силовые выводы реле большой скорости -контакты 3 (30)и 5(87а). Вентилятор начинает вращаться.
замыкаем реле.jpg [ 1.71 МБ | Просмотров: 992 ]
Замыкаем на колодке силовые выводы реле малой скорости (контакты 3 и 5). Вентилятор не вращаться. Обидно.
Цепь от реле малой скорости до вентилятора не рабочая. В этой цепи находится понижающий резистор. Надо его проверить.

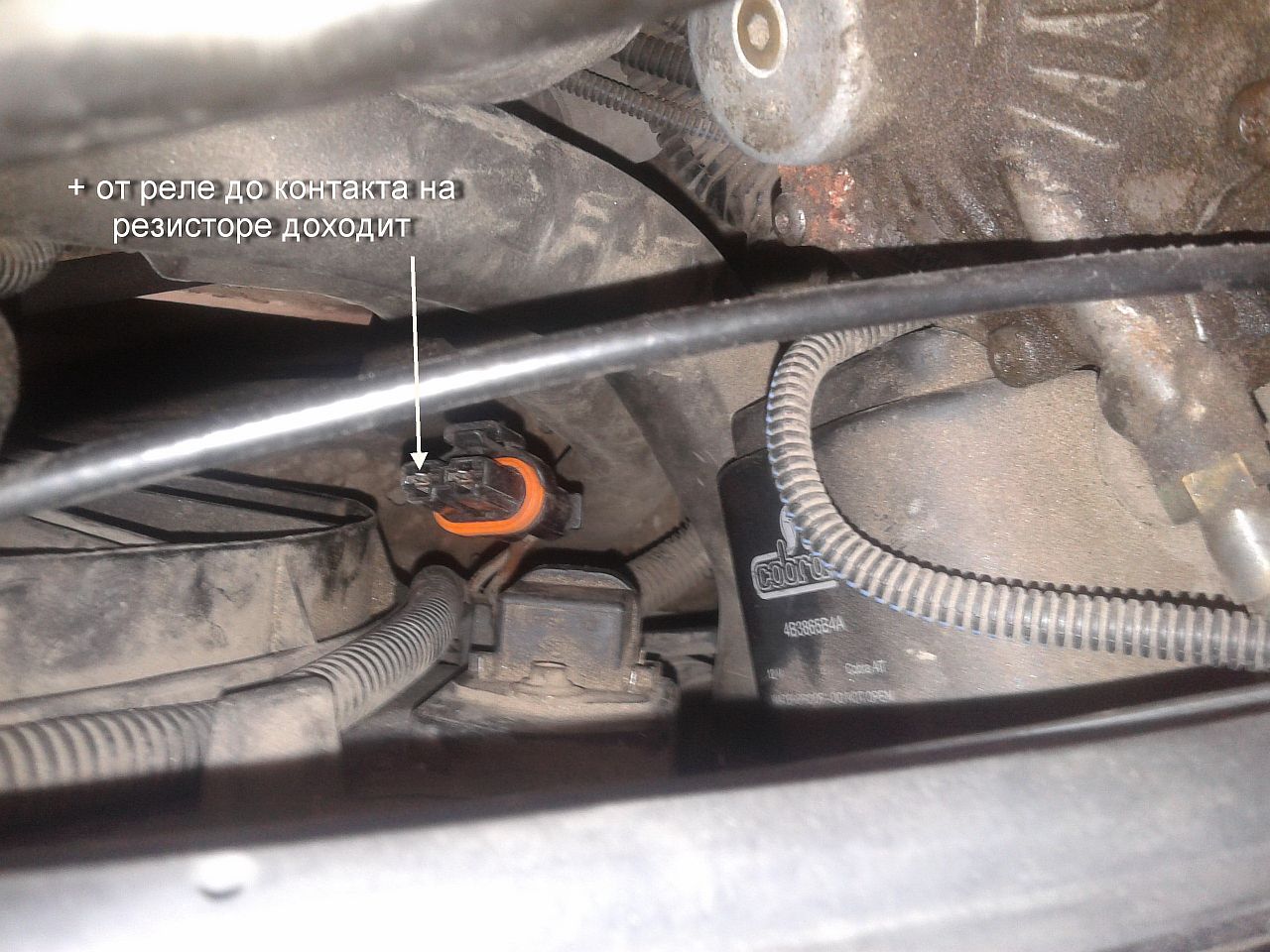

Для начала прозвонил цепь от реле до разъема на резисторе.
разъем резистора.jpg [ 1.34 МБ | Просмотров: 992 ]
Снимаем блок резистора с кожуха вентилятора, открутив саморез с головкой на 7.

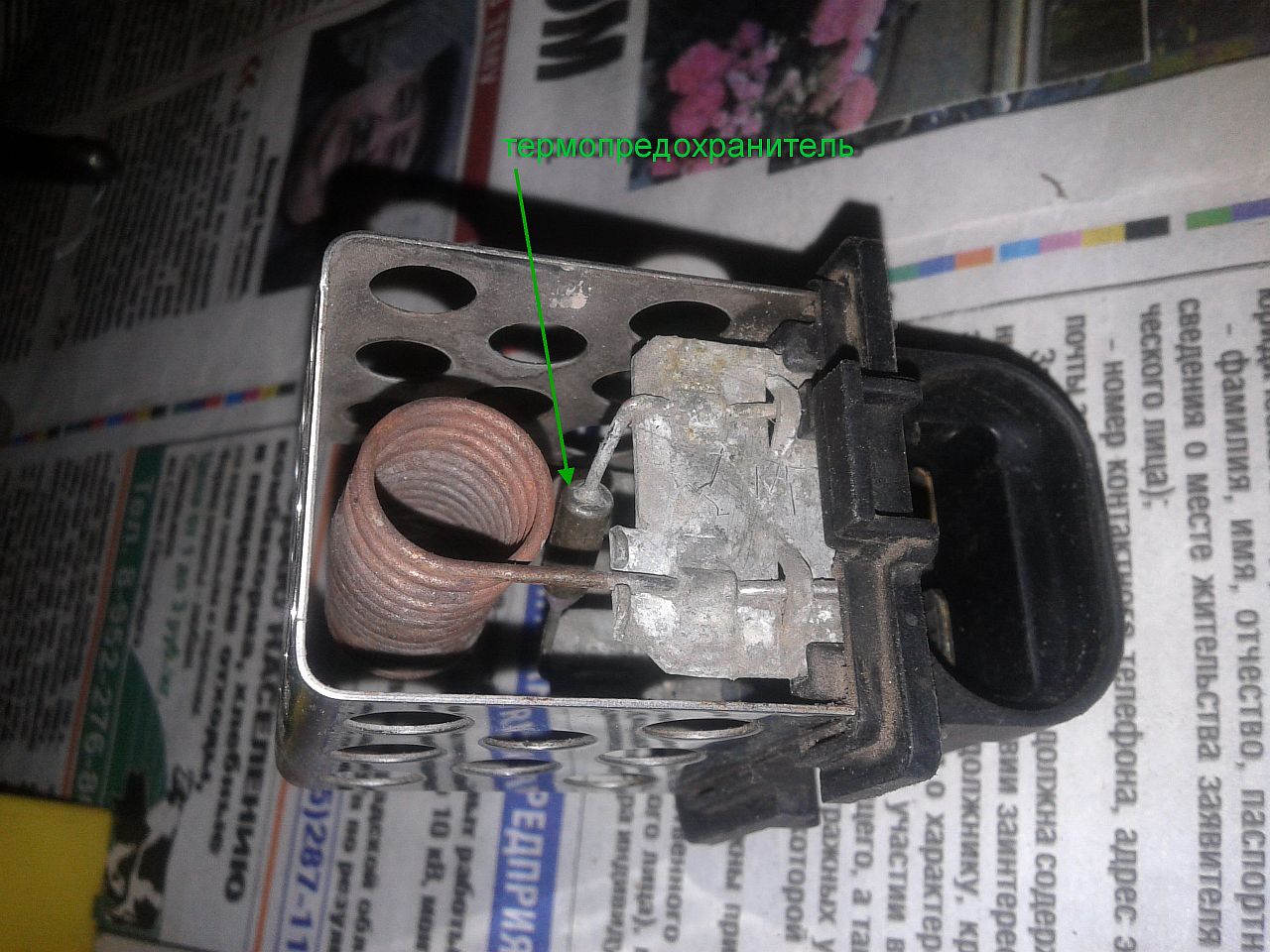

Прозваниваем и вот оно: надо искать новый термопредохранитель.
резистор1.jpg [ 1.38 МБ | Просмотров: 992 ]

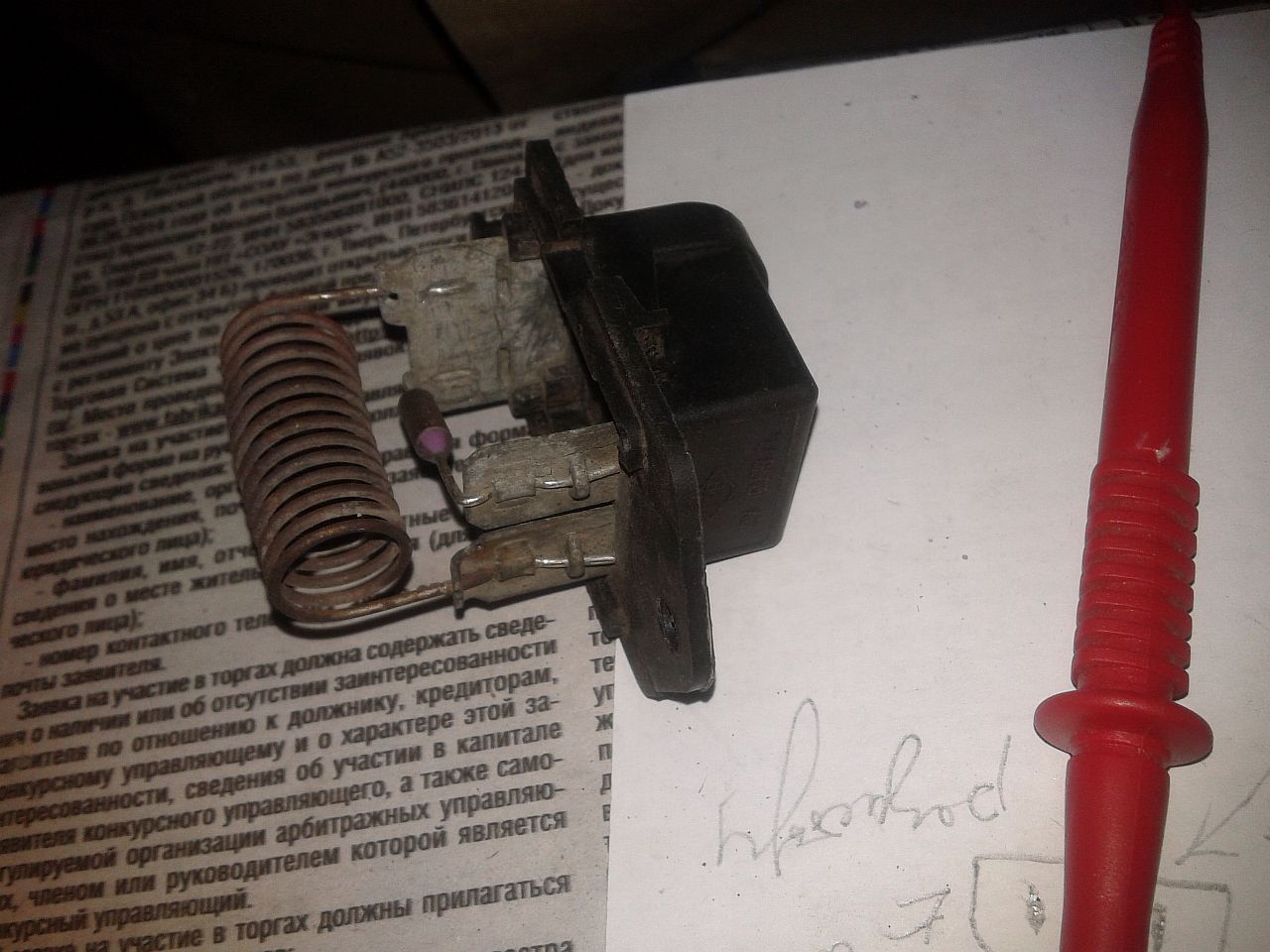

Блок резистора без защитного кожуха
резистор 2.jpg [ 1.19 МБ | Просмотров: 992 ]

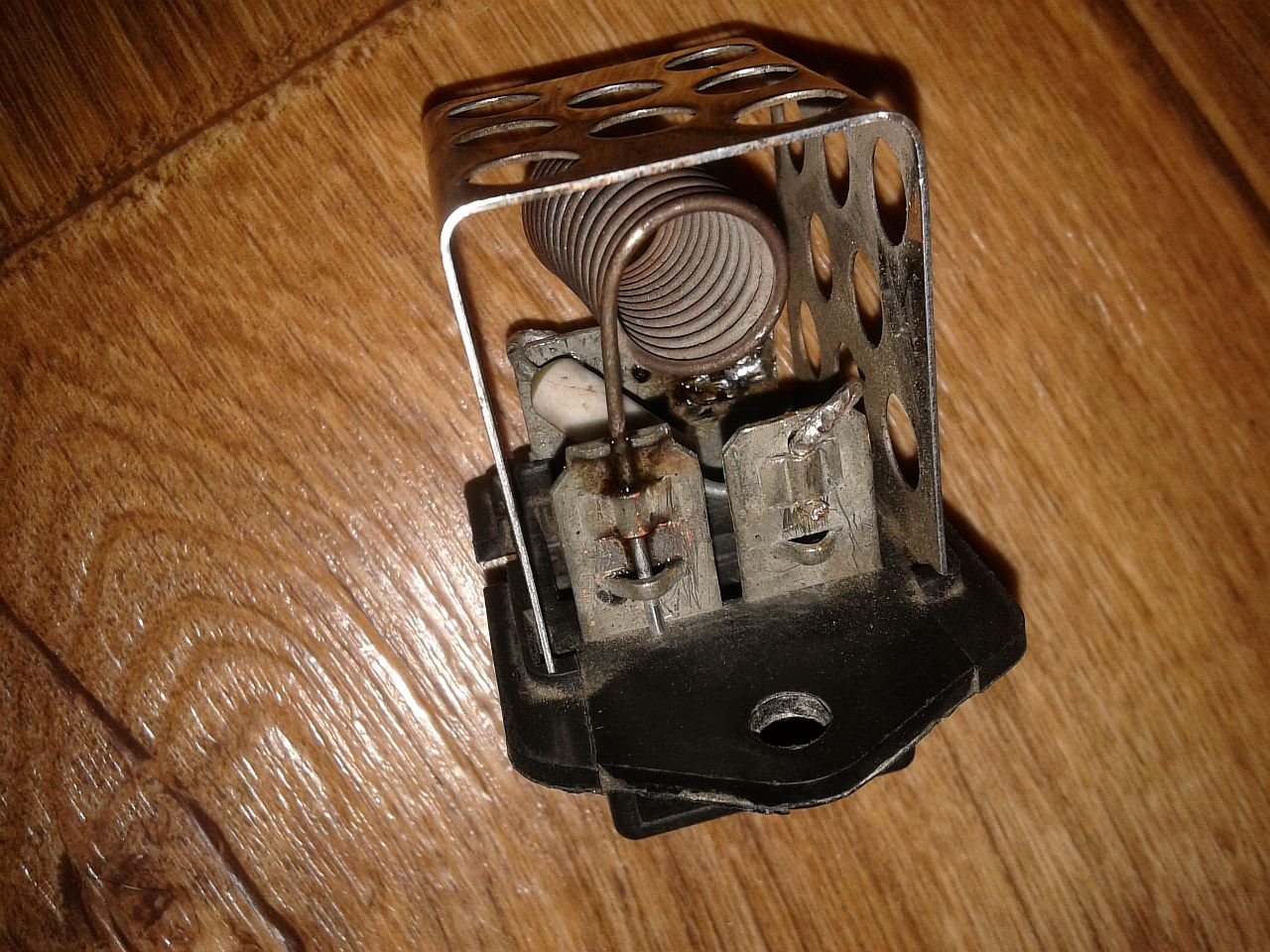

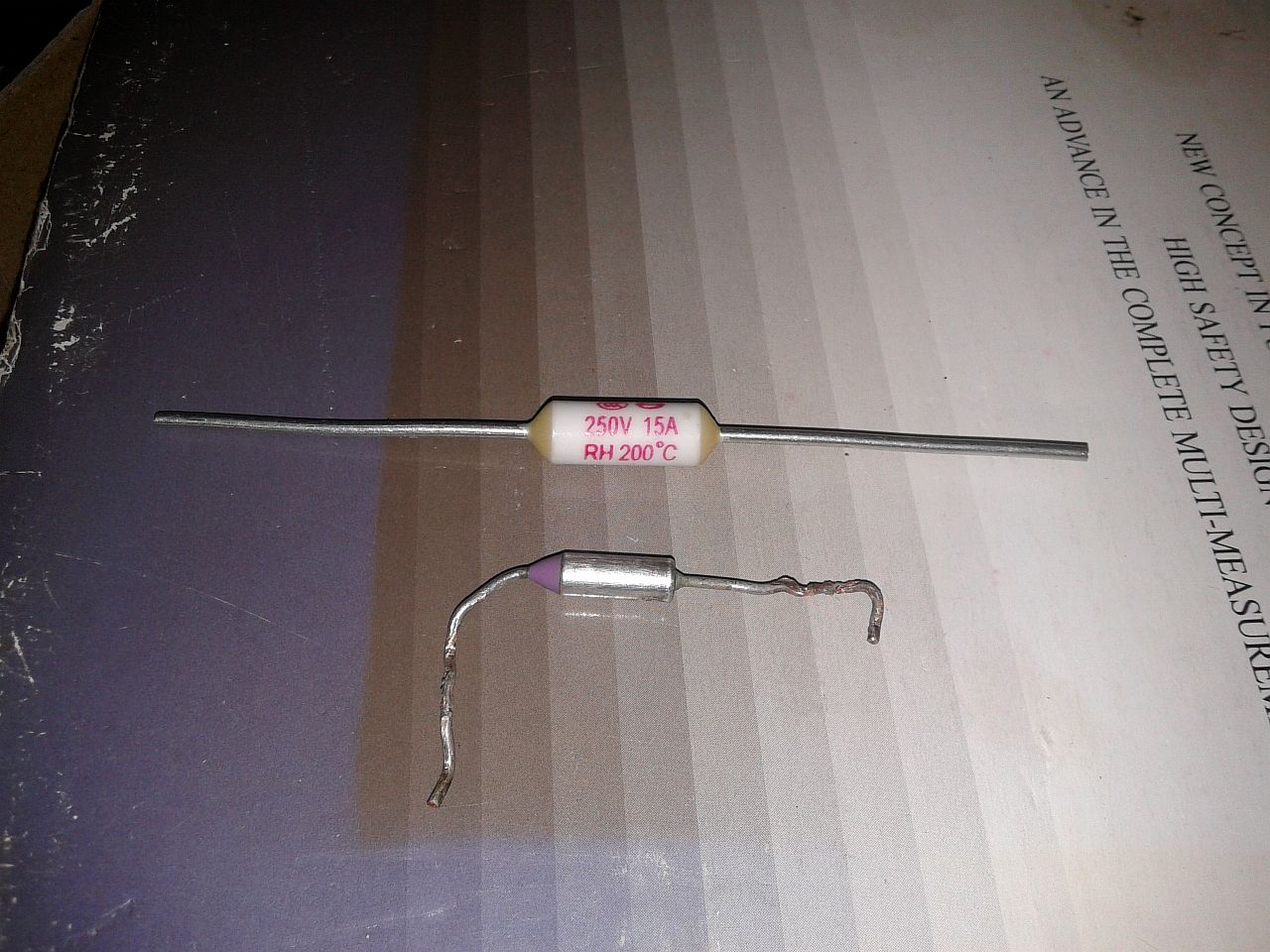

Новая и старая деталь
Новая и старая деталь.jpg [ 1.59 МБ | Просмотров: 992 ]
Более толстые контакты нового предохранителя создали некоторые неудобства при монтаже.
После замены
резистор 3.jpg [ 1.64 МБ | Просмотров: 992 ]
Возвращаем блок резистора на место, замыкаем контакты на колодке реле и вентилятор начинает вращаться (медленно)!
Оригинальный блок резистора в Экзисте стоит более 3000 руб., термопредохранитель в магазине радиодеталей около 50 руб.
Решил ограничиться проверкой силовых цепей питания вентилятора путем перемыкания исполнительных контактов на колодке соответствующего реле.
Реле большой (2-ой) скорости это большое реле желтого цвета. Оно одно, его не спутаешь.
Реле малой (1-ой) скорости согласно схемам электрооборудования должно быть верхнее -левое (черная стрелка). Но по недостоверной информации это может быть не так.
Вложение:
предохранитель и реле вентилятора.jpg [ 1.46 МБ | Просмотров: 992 ]

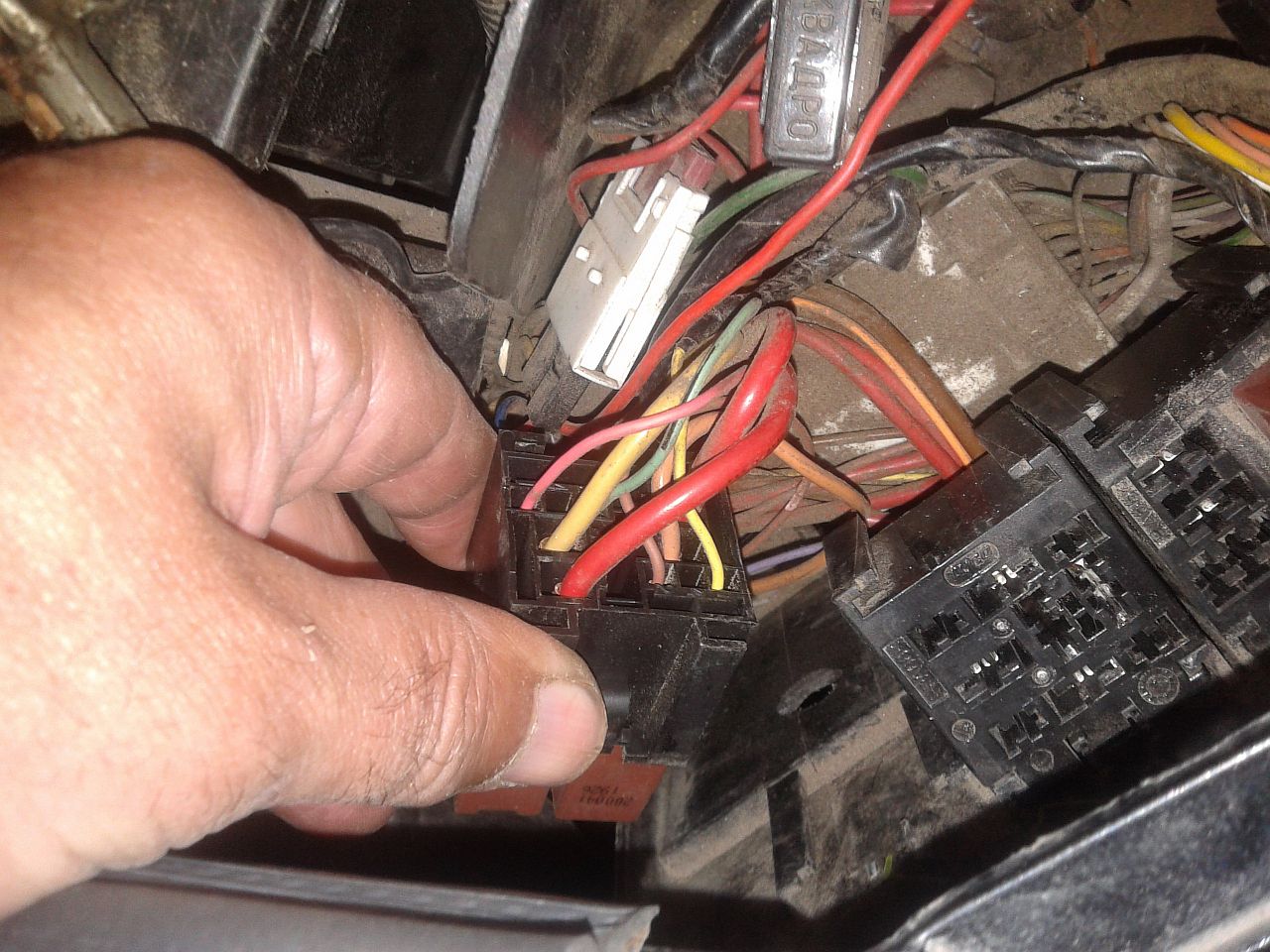

Что бы убедиться, отстегнул первую колодку с двумя реле и посмотрел с обратной стороны на цвета проводов.
