АВТОР danil_c
Цель: замена щёток в реле-регуляторе Bosch своими руками.
Инструменты:
1. Канцелярский нож, широкий (или аналогичное приспособление, позволяющее сделать острый треугольный пропил в алюминии)
2. Ножовка по металлу или просто полотно от неё для того, чтобы пилить пластик
3. герметик (жидкие гвозди, те что пистолетом плавятся, тают под капотом, надо что-то термостойкое использовать)
4. Кусачки (бокорезы)
5. Плоскогубцы (хорошо, если будут одни большие, другие - помельче)
6. Наждачная бумага мелкая для зачистки контактов регулятора
7. Дрель/шуруповерт со сверлом 2,5 мм
Детали:
1. Ремкомплект реле-регулятора Bosch 1127014028. В два раза дешевле можно купить 010651 IKA, но там не будет пружинок и щётки не такие "медные".
2. Если боитесь, что у вас что-то не получится, можно заранее приобрести недорогой регулятор (номер реле регулятора 230624, производители - Cargo - подороже, UTM - подешевле).
Инструменты:
1. Канцелярский нож, широкий (или аналогичное приспособление, позволяющее сделать острый треугольный пропил в алюминии)
2. Ножовка по металлу или просто полотно от неё для того, чтобы пилить пластик
3. герметик (жидкие гвозди, те что пистолетом плавятся, тают под капотом, надо что-то термостойкое использовать)
4. Кусачки (бокорезы)
5. Плоскогубцы (хорошо, если будут одни большие, другие - помельче)
6. Наждачная бумага мелкая для зачистки контактов регулятора
7. Дрель/шуруповерт со сверлом 2,5 мм
Детали:
1. Ремкомплект реле-регулятора Bosch 1127014028. В два раза дешевле можно купить 010651 IKA, но там не будет пружинок и щётки не такие "медные".
2. Если боитесь, что у вас что-то не получится, можно заранее приобрести недорогой регулятор (номер реле регулятора 230624, производители - Cargo - подороже, UTM - подешевле).
| Вложения: |

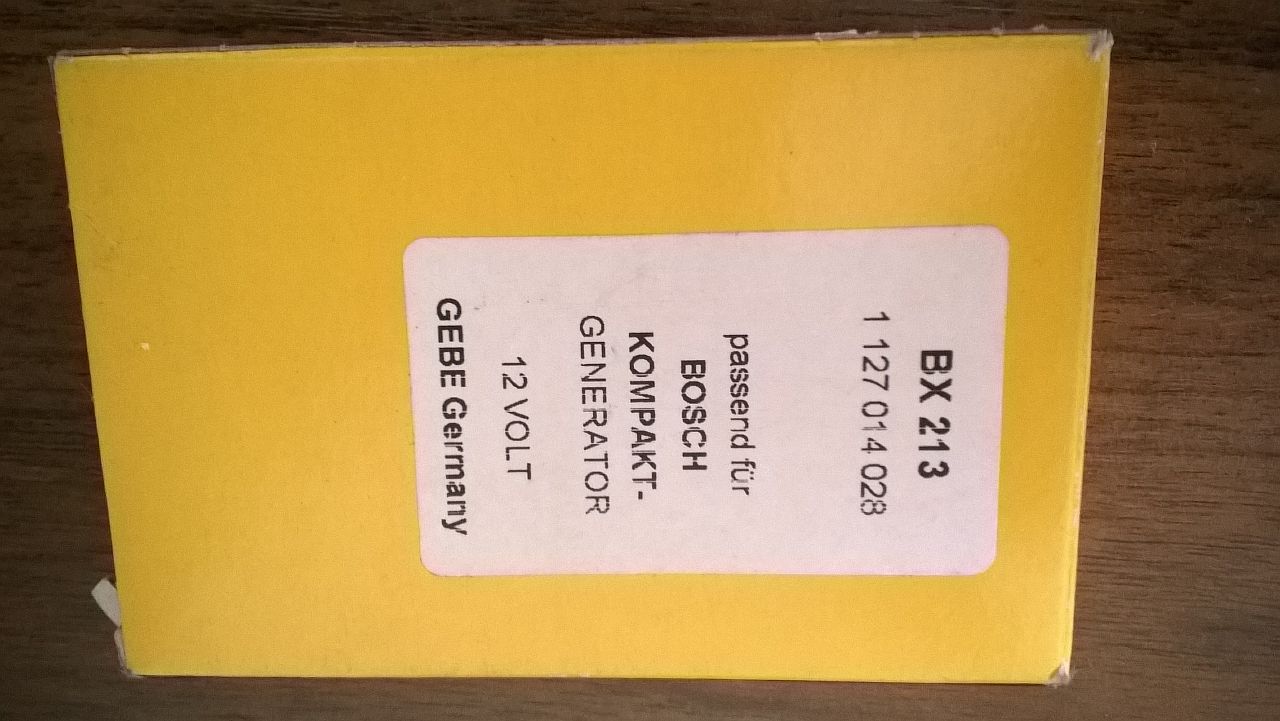

| Комментарий к файлу: Коробка щёток IKA - в коробке простоо 2 щётки WP_20150328_004[1].jpg [ 1.95 МБ | Просмотров: 628 ] |

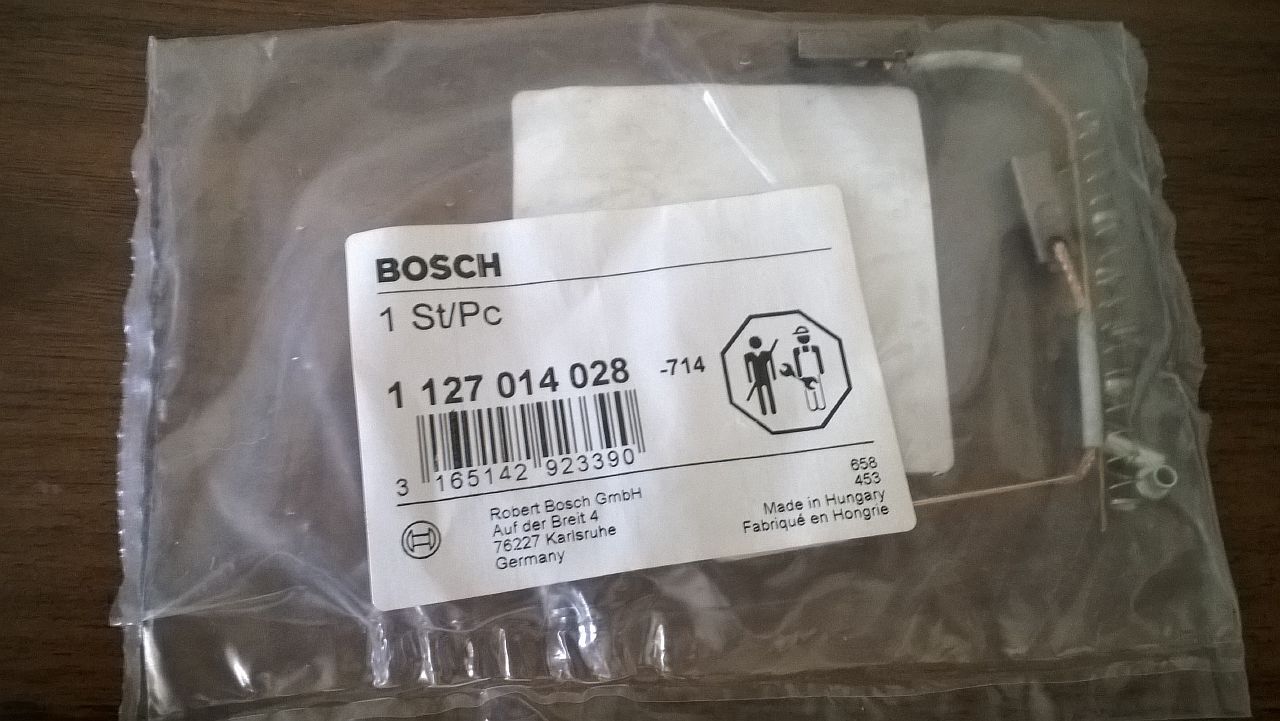

| Комментарий к файлу: Ремкомплект регулятора Bosch - 2 пружинки, 2 клёпки, 2 щётки WP_20150328_002[2].jpg [ 2.47 МБ | Просмотров: 628 ] |

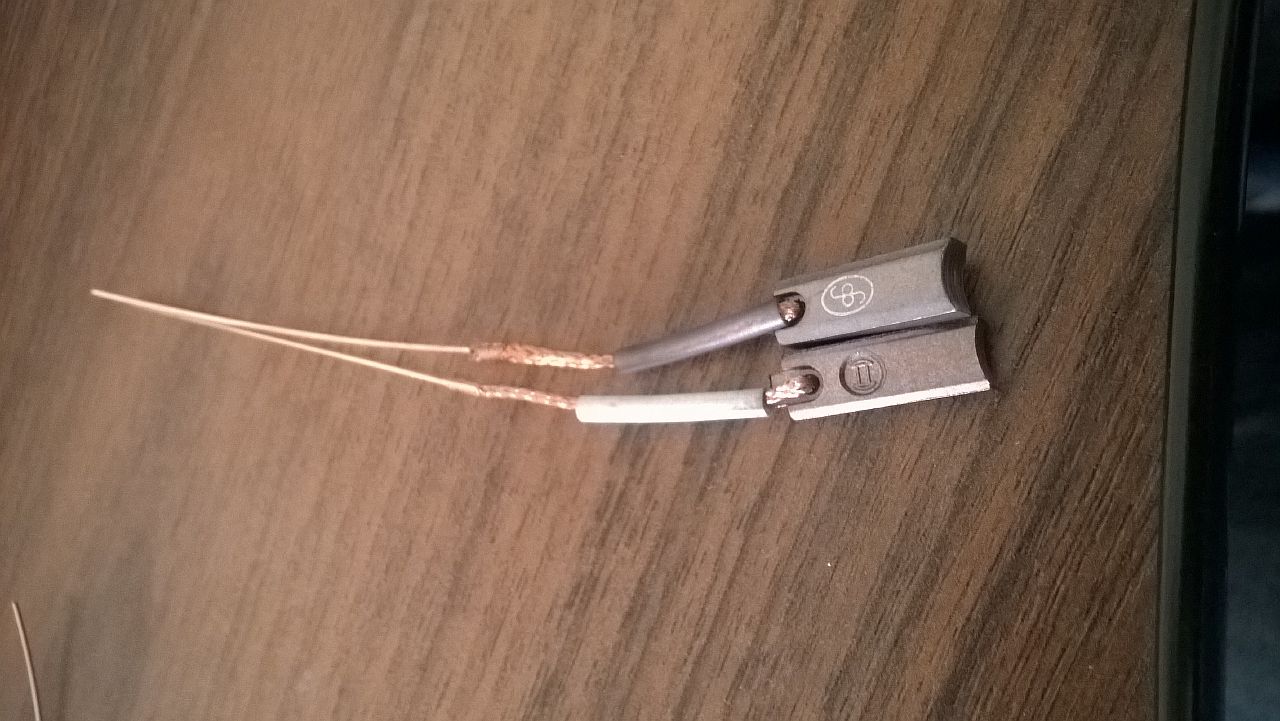

| Комментарий к файлу: Bosch с белой трубкой на фото. Вторая щётка - IKA. Bosch более "медные" на вид. WP_20150328_010[1].jpg [ 1.99 МБ | Просмотров: 628 ] |

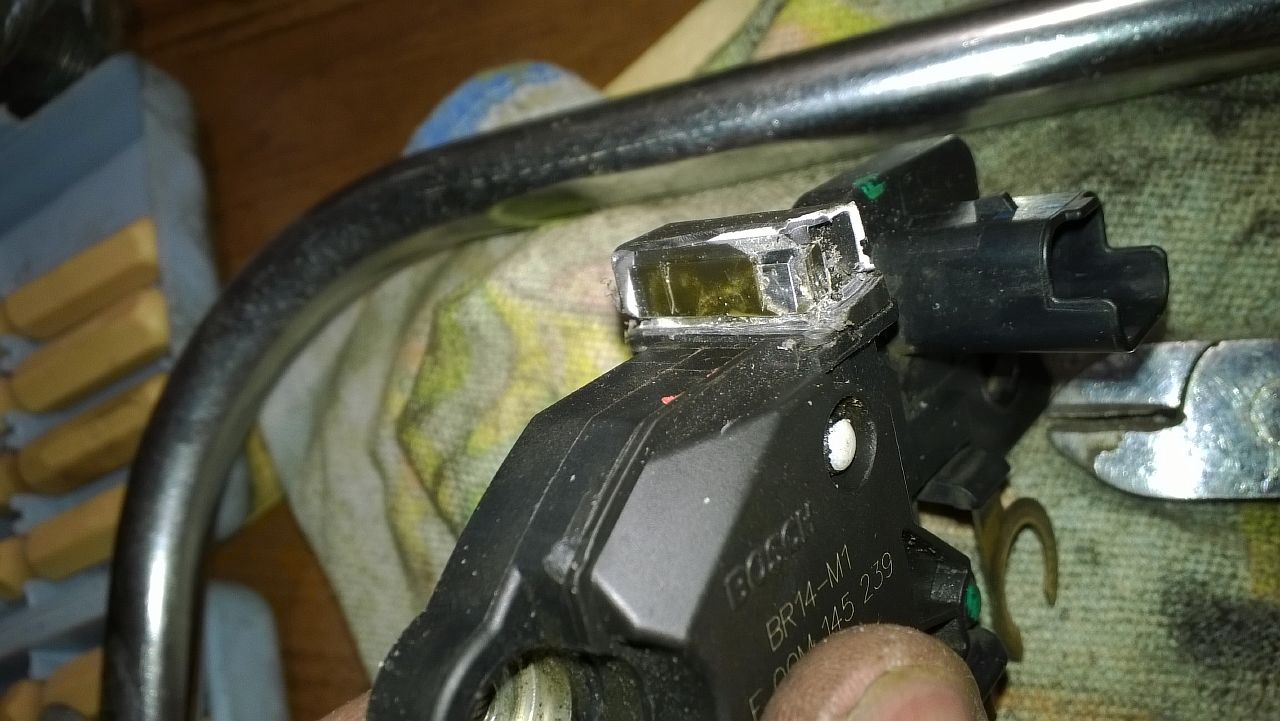

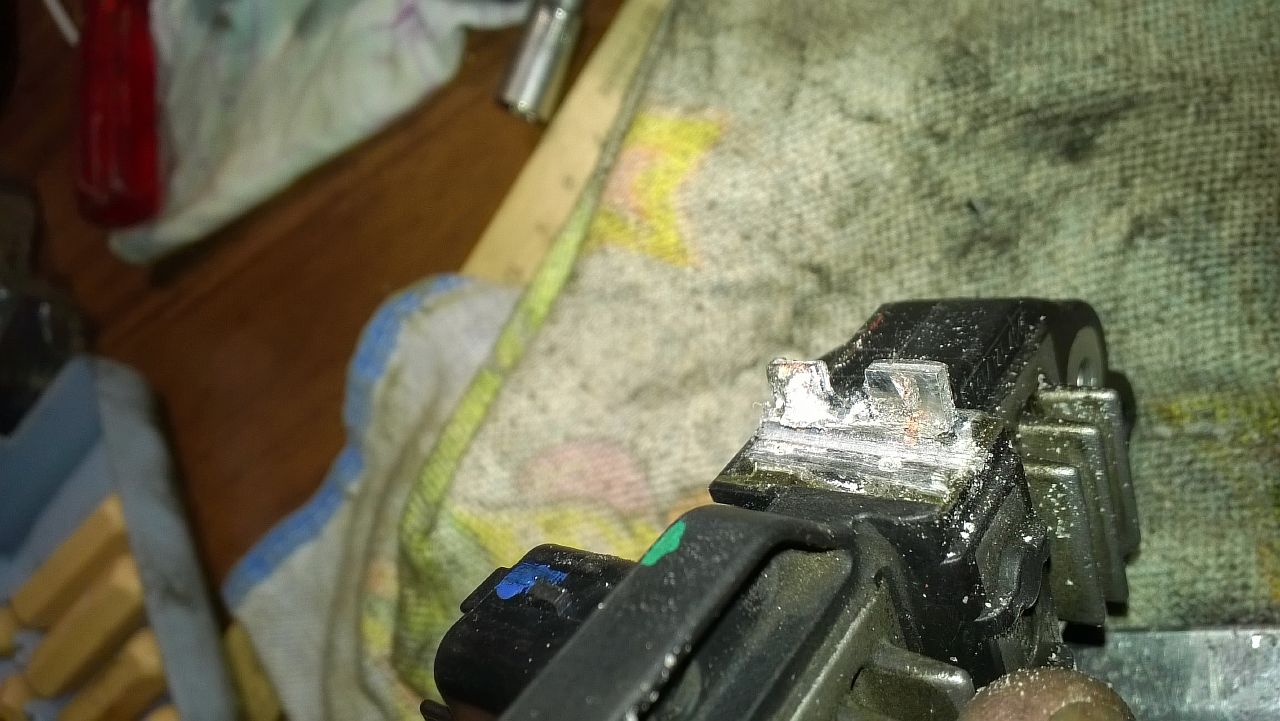

| Комментарий к файлу: Пилим, отламываем пластик "крышки". Обратите внимание - я чуть не отпилил контакты по незнанию :) WP_20150417_014[1].jpg [ 1.93 МБ | Просмотров: 628 ] |

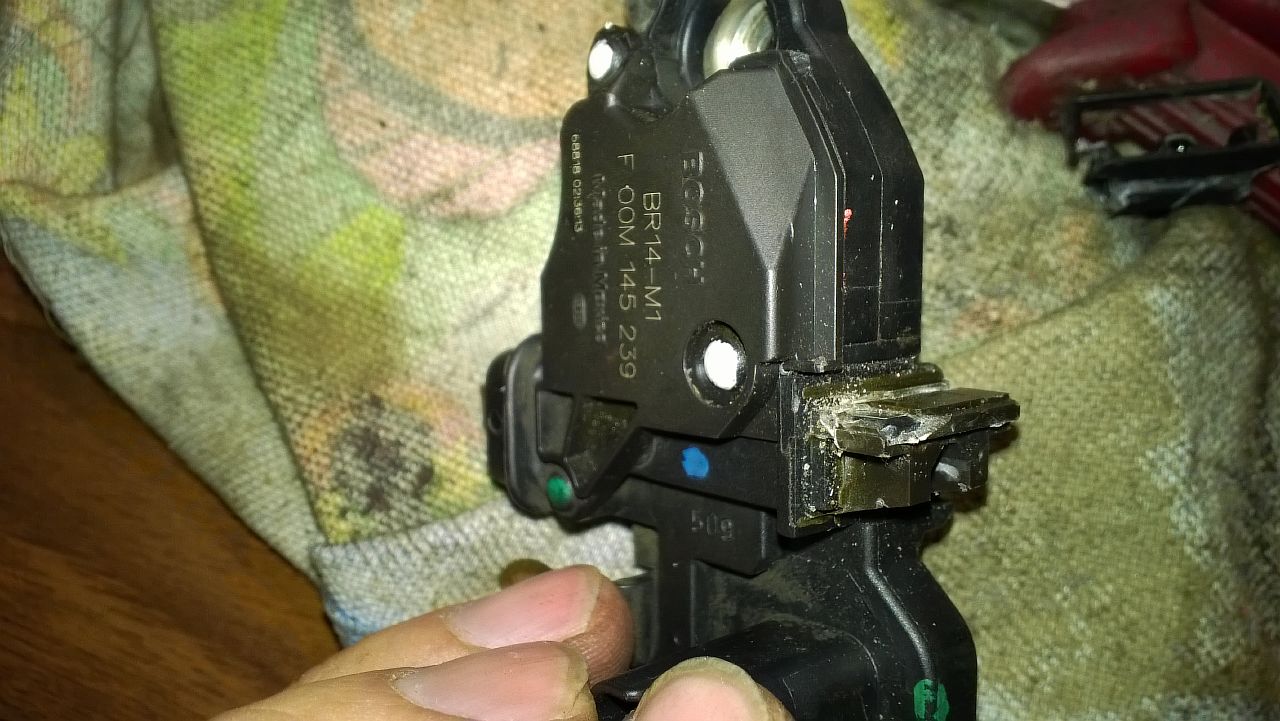

| Комментарий к файлу: "снимающаяся крышка" приклеена хорошо, так что только вандализм WP_20150417_018[1].jpg [ 2.27 МБ | Просмотров: 628 ] |
| Комментарий к файлу: Под крышкой видим, что всё зажато пластиком и проклеено, надо это срезать WP_20150417_020[1].jpg [ 2.22 МБ | Просмотров: 628 ] |

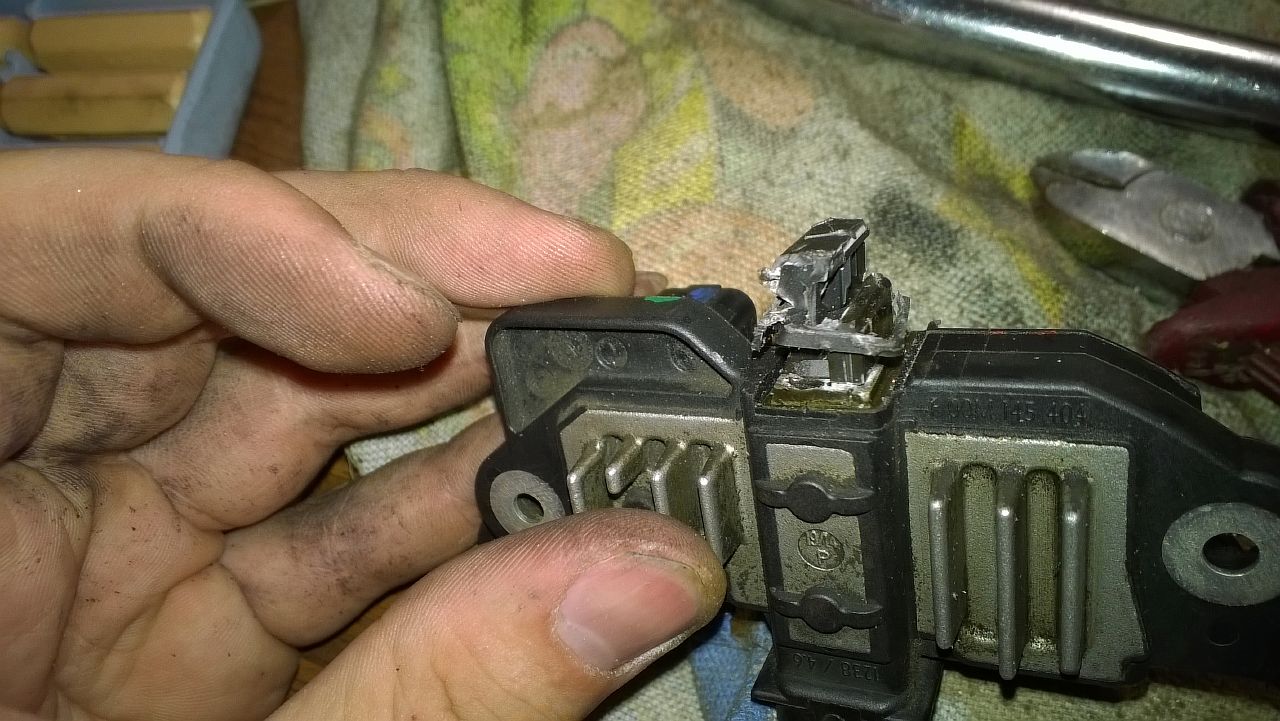

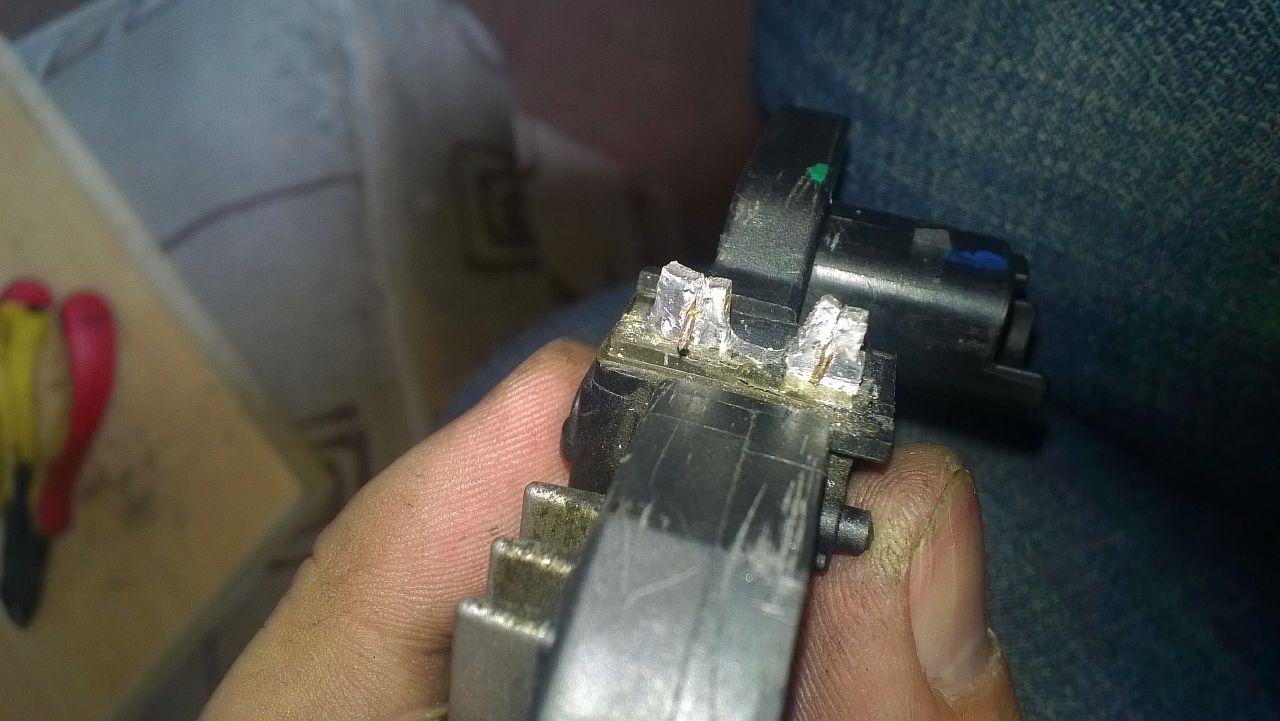

| Комментарий к файлу: Убрали все лишнее, добрались до контактов WP_20150417_026[1].jpg [ 2.09 МБ | Просмотров: 628 ] |

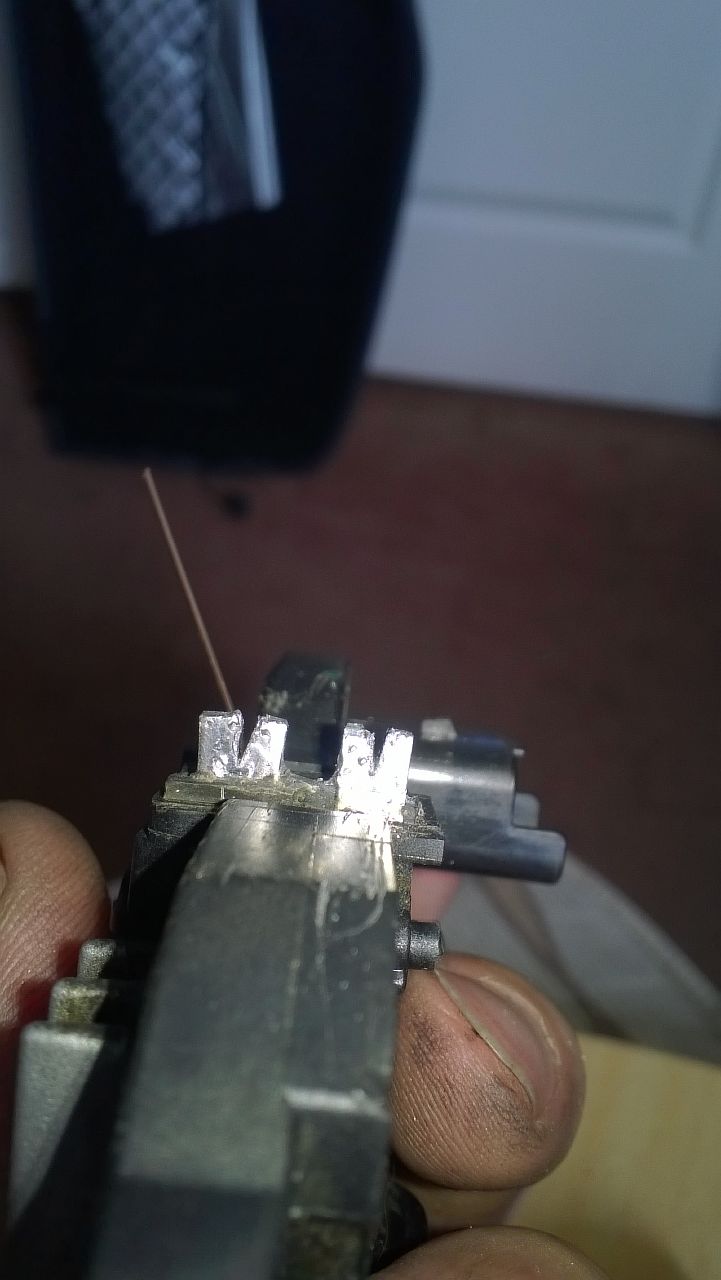

| Комментарий к файлу: Ножом организовываем пропилы (треугольные, чтобы провод крепко сел) WP_20150418_004[1].jpg [ 1.46 МБ | Просмотров: 628 ] |

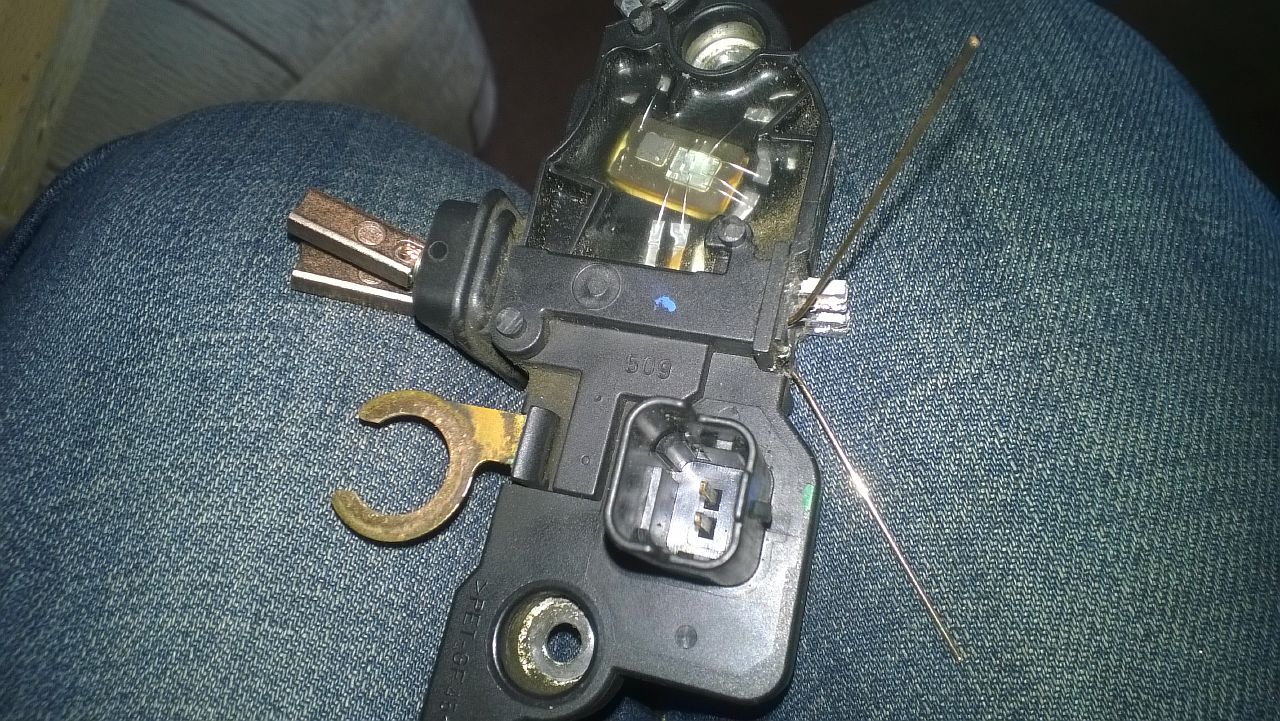

| Комментарий к файлу: Заводим щётки и продеваем провода через просверленные отверстия WP_20150418_005[1].jpg [ 3.14 МБ | Просмотров: 628 ] |

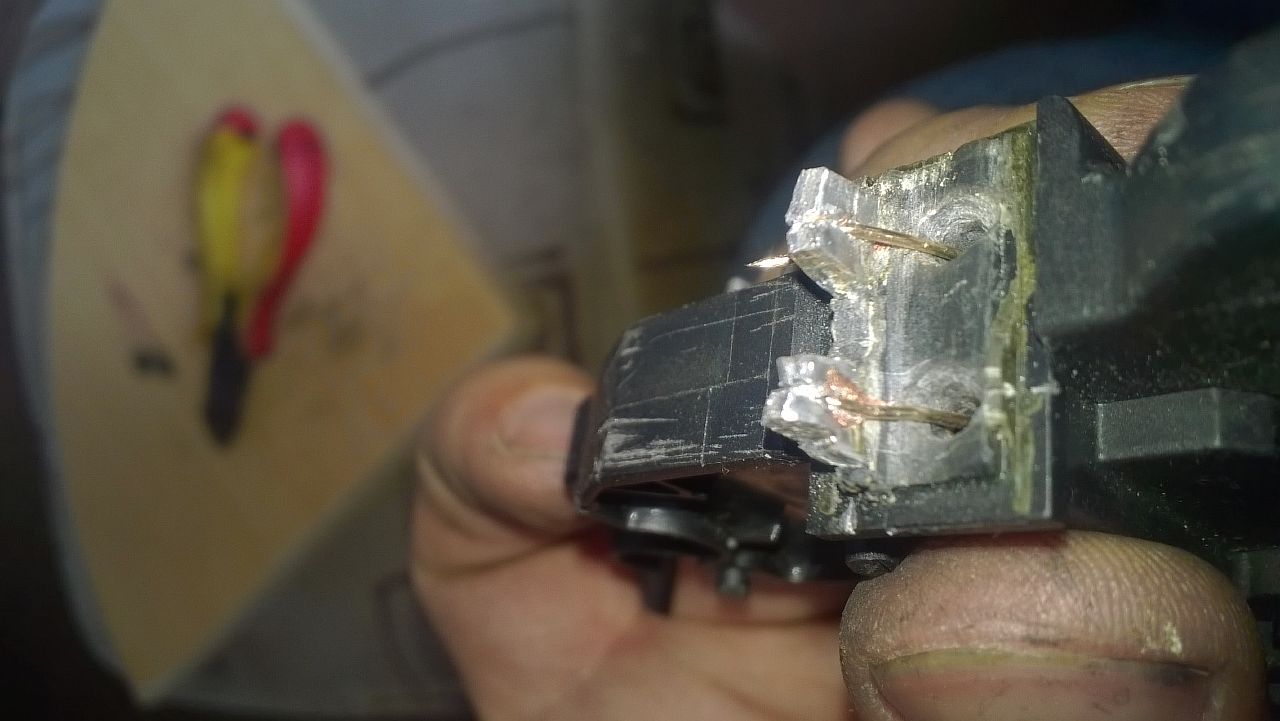

| Комментарий к файлу: Зажатые контакты WP_20150418_006[1].jpg [ 1.76 МБ | Просмотров: 628 ] |
| Комментарий к файлу: Зажатые контакты WP_20150418_007[1].jpg [ 1.93 МБ | Просмотров: 628 ] |

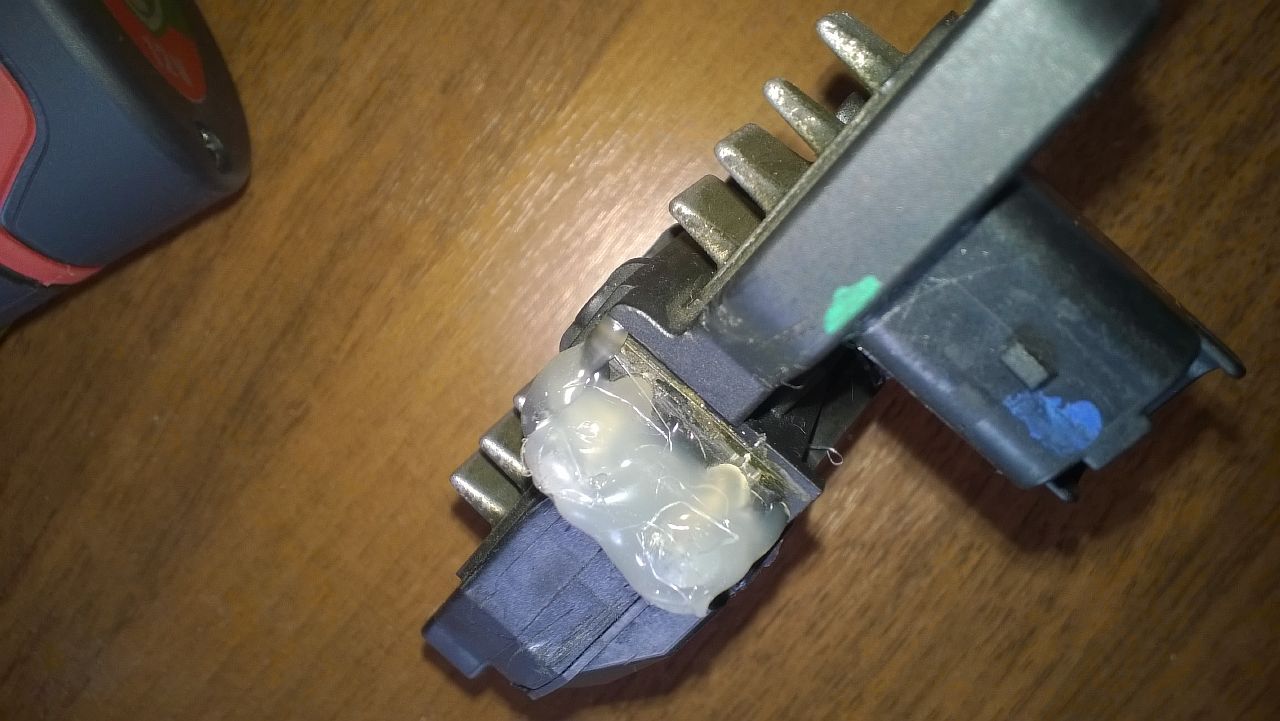

| Комментарий к файлу: Готовый к установке регулятор нужно залить герметиком или изолировать от окружающей среды другим образом. Жидкие гвозди текут при нагреве двигателя WP_20150418_008[1].jpg [ 1.9 МБ | Просмотров: 628 ] |
