1. Поставить машину правым колесом к краю смотровой ямы. Руль вывернуть вправо. Затянуть ручник.

2. Снять защиту двигателя. Открутить от бампера и отвести к колесу переднюю часть внутренней арки правого колеса

3. Снять ремень привода вспомогательных агрегатов:
- Целым накидным ключом на 13 провернуть ролик–натяжитель по часовой стрелке (удобнее заводить со стороны радиатора);
- снять ремень со шкива коленвала (КВ);
- отпустить ролик в исходное положение.

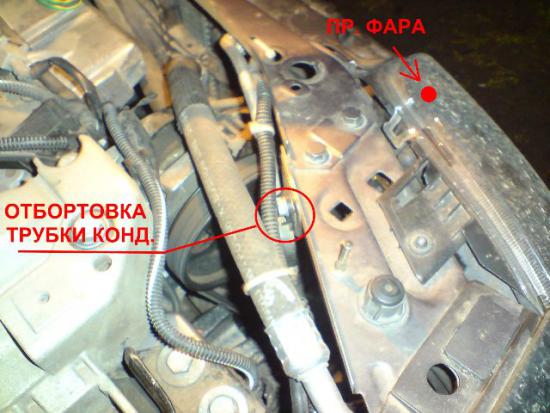

4. Открутить отбортовку трубки кондиционера в районе шкива насоса ГУР малой головкой на 10мм


1

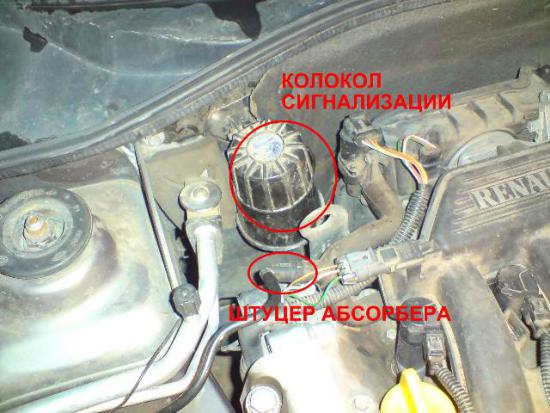

5. Снять и отвести пластиковую трубку абсобера со штуцера на впускном коллекторе.


2

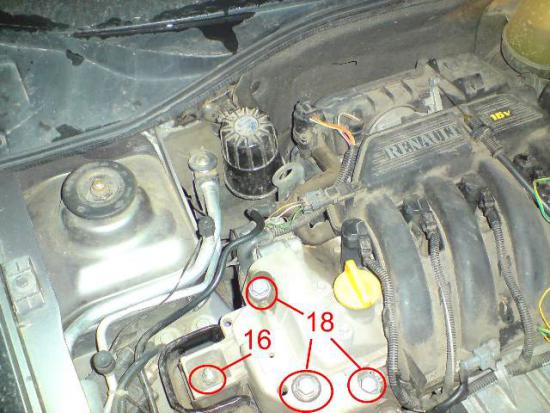

6. Откручиваем полностью гайку на 16 и отпускаем три болта на 18 передней опоры двигателя.


3


7. Выкрутить два нижних болта нижней, пластиковой крышки ГРМ. Работать прийдется из ямы. Справа от шкива КВ пользуемся малой трещоткой + головка на 10, а слева - та же трещотка, но уже + карданчик и удлиннитель.


8. Над ямой, на толстую доску, установить штатный домкрат, уперть его в поддон картера двигателя в районе пробки для слива масла так, чтоб пробка находилась в углублении пятки домкрата. Поднимать, пока передняя опора двигателя полностью не выйдет из зацепления со шпилькой, особое внимание обратить на трубку кондиционера и шланг ГУРа (их пережимает шкив насоса ГУР, следим, чтобы не касались шкива).
9. Открутить три болта на 18 и снять переднюю опору двигателя.
10. Пластиковую трубку с проводами проложенную по верхней крышке ГРМ увести в сторону, для чего отсоединить фишки от трёх датчиков, потом - отсоединить трубку от крышки.


4


11. Головкой на 10 открутить оставшиеся два болта нижней крышки ГРМ. Отсоединить от крышки и отвести вверх топливопровод, крышку снять, отвести влево и вниз.

12. Открутить две гайки и два болта (на 16) верхней крышки ГРМ. Крышку снимаем.

13. Установить КВ в положение, при котором клапаны не встретятся с поршнями, в случае если распредвал резко крутнётся, после того, как будет снят ремень. Для этого необходимо определить верхнюю мертвую точку цилиндра №1 в такте «сжатие», и провернуть КВ ещё чуток, чтоб отвести поршни от ВМТ. Т.к. нужно приблизное значение. Спицы с логотипом Renault, зубчатых колёс распредвалов, должны находиться, в этот момент, приблизительно в верхнем положении. При дальнейшем вращении ощущение сопротивления вращению пропадает. Вращаем КВ ещё прим на 1/6 об.- это и будет положение, при котором можно продолжать дальнейшие работы. Двигатель вращать только за болт шкива КВ и только по часовой стрелке, если смотреть со стороны шкива!!!

14. Корректором для документов метим на каждом РВ: один зуб и неподвижную часть двигателя напротив отмеченного зуба. Аналогично КВ: зарисовываем зуб между ветвями ремня и, напротив отмеченного зуба, ставим метку на неподвижной части двигателя. Следить за тем, чтоб метки не допускали двоякого толкования.

15. Демонтируем ролик-натяжитель ГРМа. Он пластмассовый, гладкий и прикручен гайкой под ключ на 13. Если заметно проворачивание корпуса, придержите шестигранником - там есть паз.

16. Снять ремень с РВ-лов и отвести его в сторону, чтоб не мешал менять помпу. ACHTUNG! РВ-лы должны сами чуть-чуть провернуться против часовой.

17. Ставим емкость под двигатель для сбора антифриза. Емкость не меньше 5 литров.

18. Откручиваем с помпы болт с головой на 13 и крышку с расширительного бачка. Антифриз начинает вытекать.

19. Откручиваем ещё семь с головами на 10. Помпа, кроме того, ещё держится и на двух штифтах, так что не бойтесь - не отпадёт.

20. Покачивая отвёрткой и рукой, снимаем помпу и выводим через низ.

21. Чтоб слить больше антифриза - опускаем двигатель, а затем поднимаем.

22. Готовим посадочное под помпу (очищаем, осушиваем и обезжириваем).

23. Смазываем тонким слоем герметика прокладку к блоку.

24. Заводим помпу через низ. Наживляем и затягиваем болты.


5

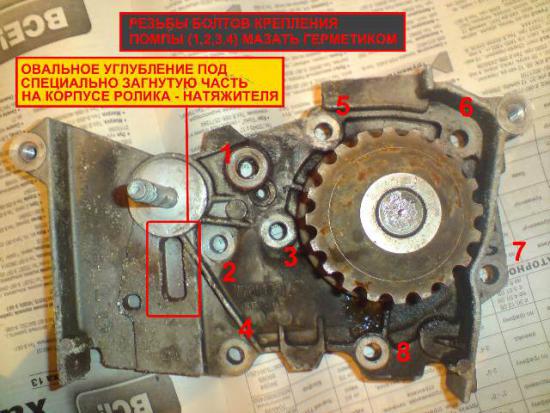

25. Осмотрите старую помпу и ролик-натяжитель. В корпус помпы ввёрнута шпилька для инсталляции ролика-натяжителя, а под ней – овальное углубление. Ваша задача - попасть в это углубление специально загнутой частью на корпусе ролика-натяжителя. Также, на корпусе ролика имеется мушка и стрелка. Необходимо знать, что стрелка должна быть напротив раствора мушки.
26. Чтоб ремень не проскакивал по зубчатому колесу КВ, между левой ветвью ремня и его защитой, выполненной в виде прилива двигателя, необходимо вставить какой-нибудь предмет например – шестигранник на 6.

27. Проверяем совпадение меток на КВ и, совмещая метки, последовательно устанавливаем ремень на правый, а затем левое зубчатое колесо распредвалов.

28. Придерживая ремень рукой, устанавливаем ролик (попадаем в углубление см.п.25) и наживляем гайку.

29. Вставляем шестигранник подходящего размера в спец отв на корпусе ролика и проворачиваем по часовой до совмещения мушки и стрелки. Гайку затягиваем.

30. Контролируем совмещение меток на РВ и КВ с метками нанесенными корректором на неподвижных частях.

31. Проворачиваем КВ на 2 оборота для контроля совмещения меток.
32. Вставляем шестигранник подходящего размера в спецотверстие на корпусе ролика, отпускаем гайку и натяжение ремня производим повторно.

Остальной монтаж произвести в обратном порядке.

Слитый антифриз фильтруем и заливаем в расширительный бачок.

Времени это все занимает около 7-ми часов. Но гордость от самотоятельно произведенной работы - это нечто!
