Вложения: |

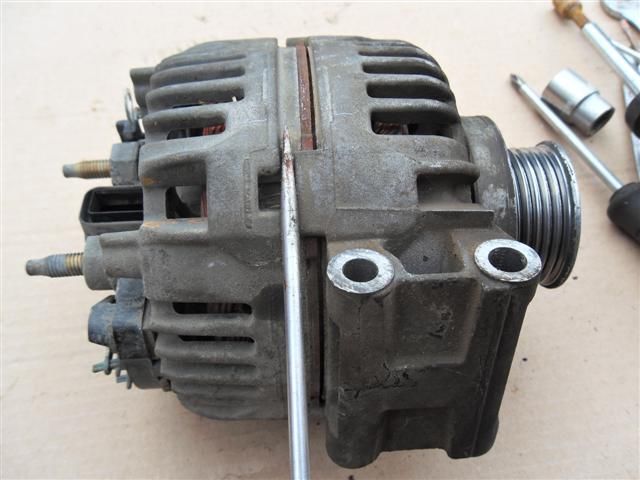

Комментарий к файлу: расклиниваем двумя отвертками равномерно с противоположных сторон исключающих перекос. ![SDC13323 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1307&t=1) SDC13323 (Мелкий).JPG [ 44.65 КБ | Просмотров: 33 ]
|

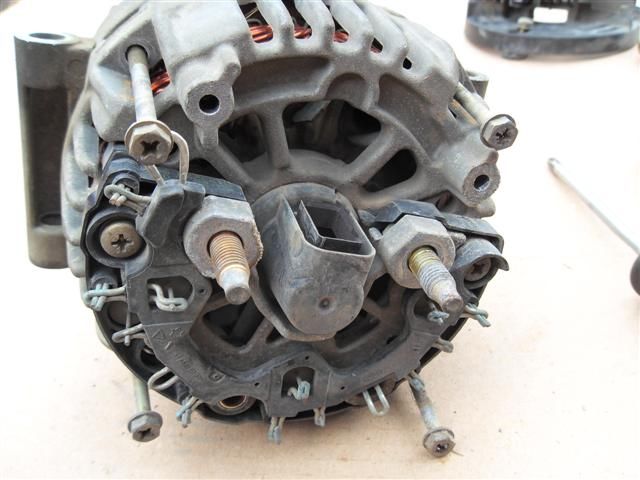

Комментарий к файлу: откручиваем четыре винта стягивающих половинки генератора (крест. отвертка или торцовый на 8). ![SDC13322 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1306&t=1) SDC13322 (Мелкий).JPG [ 47.5 КБ | Просмотров: 33 ]
|
![SDC13321 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1305&t=1) SDC13321 (Мелкий).JPG [ 49.19 КБ | Просмотров: 33 ]
|

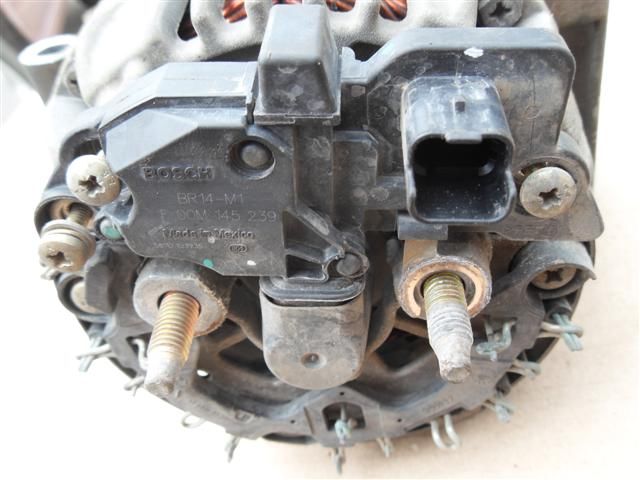

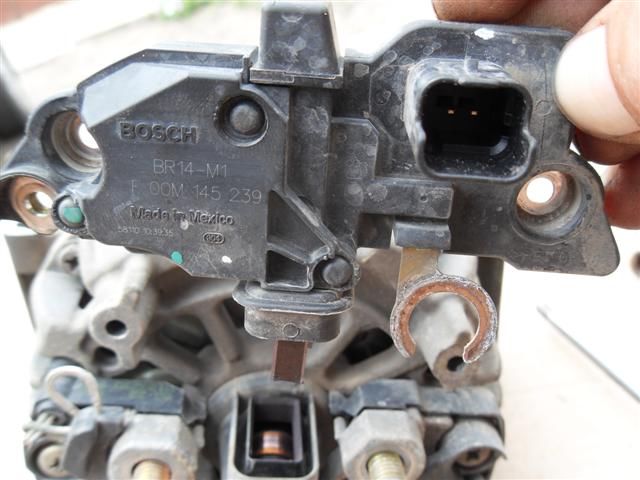

Комментарий к файлу: снимаем щетки три винта (крестовая отвертка). ![SDC13319 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1304&t=1) SDC13319 (Мелкий).JPG [ 47.14 КБ | Просмотров: 33 ]
|

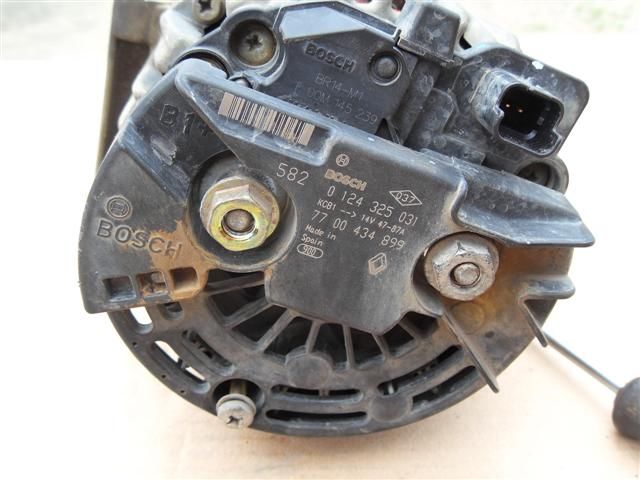

Комментарий к файлу: откручиваем крышку генератора, две гайки (ключ 13) и один винт (крестовая отвертка) ![SDC13318 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1303&t=1) SDC13318 (Мелкий).JPG [ 47.67 КБ | Просмотров: 33 ]
|

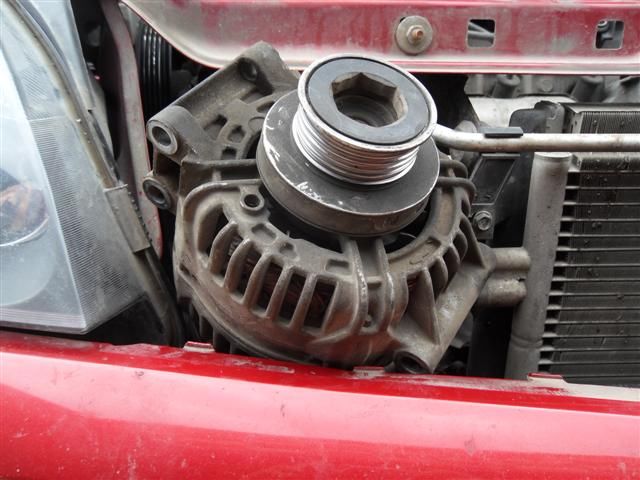

Комментарий к файлу: вынимаем генератор и ставим на свое место датчик ГУРа. ![SDC13316 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1302&t=1) SDC13316 (Мелкий).JPG [ 55.96 КБ | Просмотров: 33 ]
|
Комментарий к файлу: накрываем тряпкой генератор, откучиваем датчик от трубопровода ГУРа и быстро закрываем течь масла, лучше если это сделает помошник. ![SDC13312 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1301) SDC13312 (Мелкий).JPG [ 28.15 КБ | Просмотров: 33 ]
|
![SDC13311 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1300&t=1) SDC13311 (Мелкий).JPG [ 41.66 КБ | Просмотров: 33 ]
|

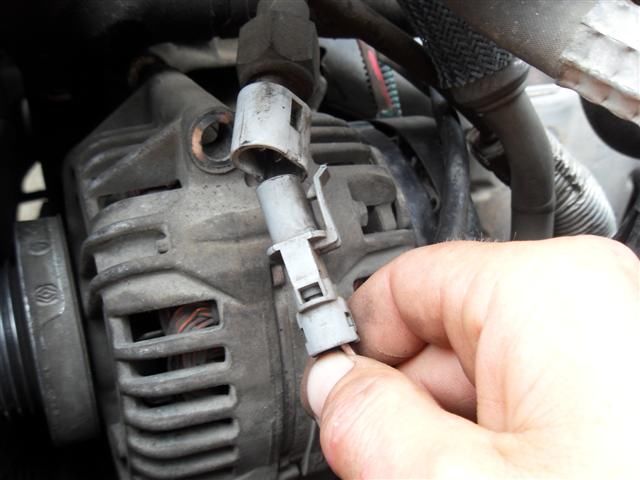

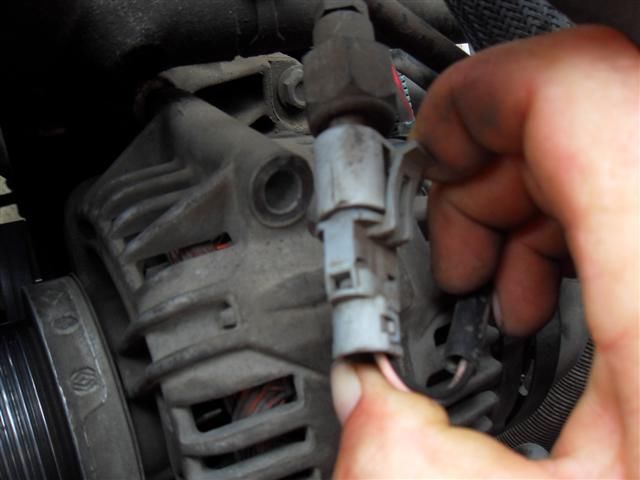

Комментарий к файлу: отгибаем фиксатор и снимаем разьём с провом от датчика ГУРа. ![SDC13310 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1299&t=1) SDC13310 (Мелкий).JPG [ 35.62 КБ | Просмотров: 33 ]
|

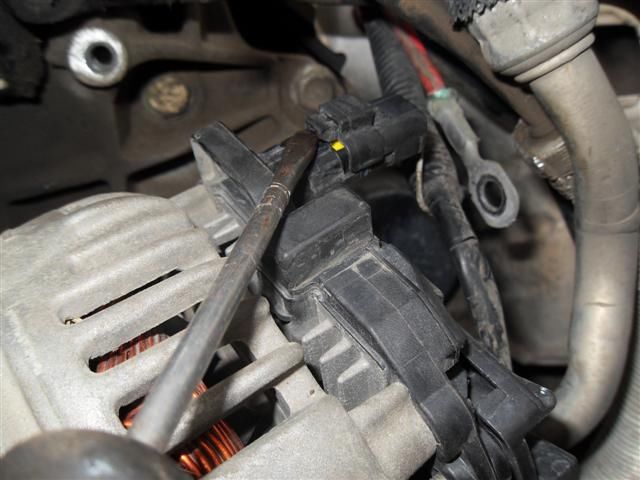

Комментарий к файлу: поддеваем отверткой фиксатор и снимаем разьем с проводом. ![SDC13315 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1298&t=1) SDC13315 (Мелкий).JPG [ 48.21 КБ | Просмотров: 33 ]
|

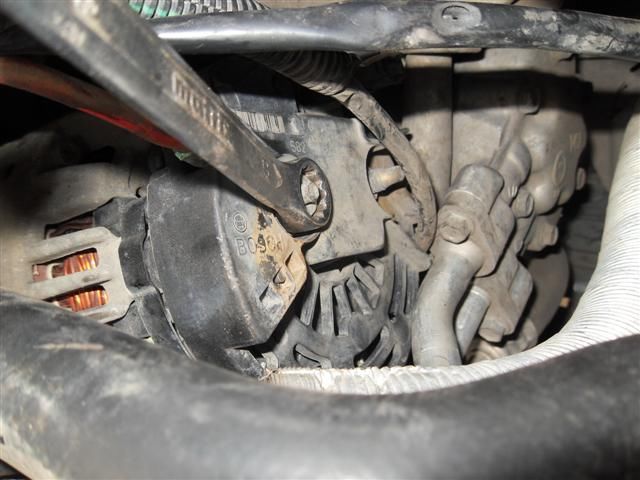

Комментарий к файлу: откручиваем ключем на 13 плюсовой провод от генератора. ![SDC13314 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1297&t=1) SDC13314 (Мелкий).JPG [ 50.35 КБ | Просмотров: 33 ]
|

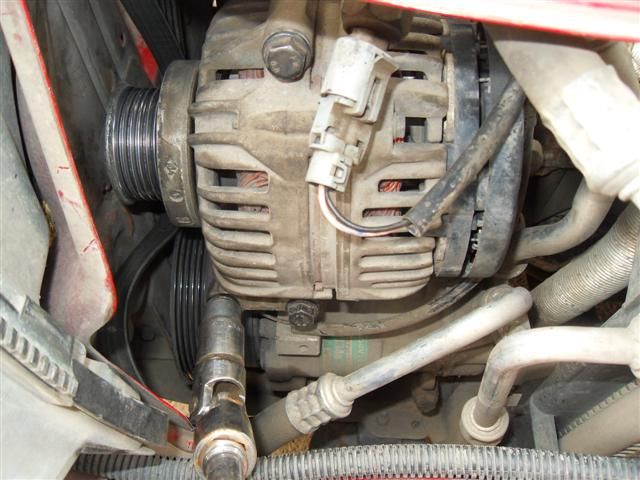

Комментарий к файлу: снимаем ремень доп. оборудования и откучиваем ключем на 13 болты(3 шт.) крепления генератора. ![SDC13309 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1296&t=1) SDC13309 (Мелкий).JPG [ 58.96 КБ | Просмотров: 33 ]
|

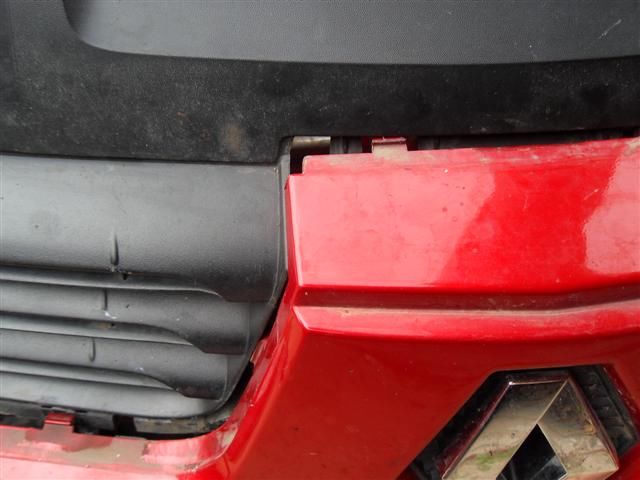

Комментарий к файлу: Одной рукой отгибаем решетку сверху, другой из внутри нажимаем на защелки и отделяем решетку от бампера. ![SDC13308 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1295&t=1) SDC13308 (Мелкий).JPG [ 41.41 КБ | Просмотров: 33 ]
|

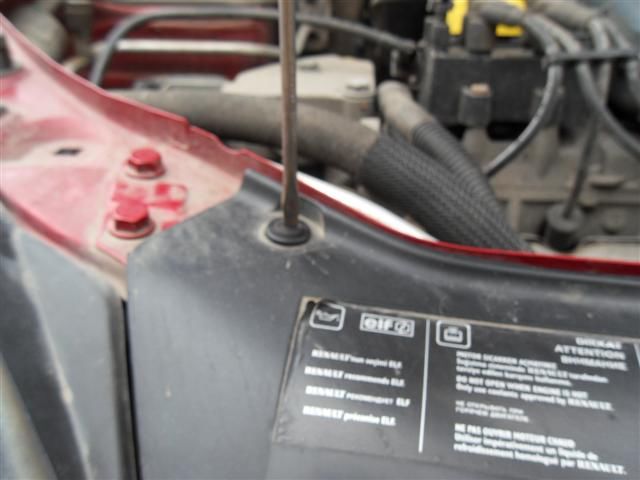

Комментарий к файлу: поддеваем саму клипсу и вынимаем. Также снимаем клипсу с противоположной стороны решетки. ![SDC13307 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1294&t=1) SDC13307 (Мелкий).JPG [ 57.79 КБ | Просмотров: 33 ]
|

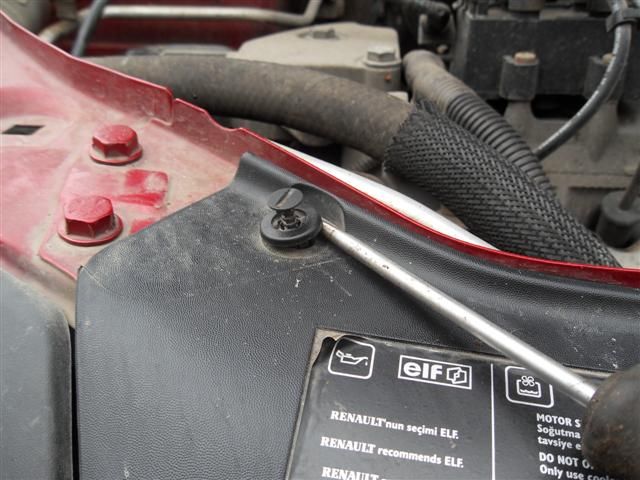

Комментарий к файлу: поддеваем отверткой конус. ![SDC13306 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1293&t=1) SDC13306 (Мелкий).JPG [ 58.07 КБ | Просмотров: 33 ]
|

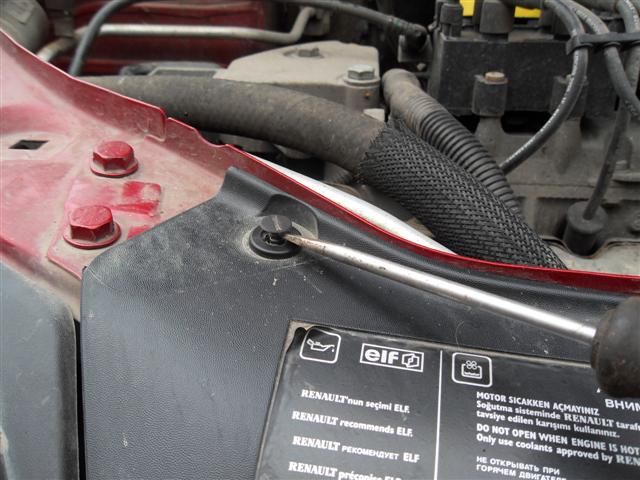

Комментарий к файлу: немножко повернуть против часовой. ![SDC13305 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1292&t=1) SDC13305 (Мелкий).JPG [ 38.32 КБ | Просмотров: 33 ]
|

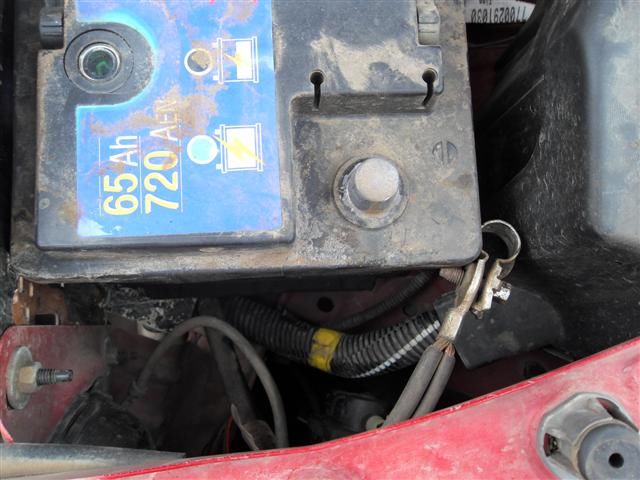

Комментарий к файлу: Снимаем минусовую клему акамулятора. ![SDC13313 (Мелкий).JPG](http://www.forum-renault.ru/forum/download/file.php?id=1291&t=1) SDC13313 (Мелкий).JPG [ 53.01 КБ | Просмотров: 33 ]
|
