После замены штатной магнитолы на Sony VDX-GT39UE штатный джойстик превратился в обычный бесполезный элемент декора. В принципе управление магнитолой довольно удобное, но раз уж джойстик остался, то он должен работать. С этой мыслью я начал лазить по сети и нашел много информации, что не все так мрачно, как с дорогущими переходниками. Кто изначально автор идеи я так и не понял,
Итак:
(все фото сделаны телефоном, так что качество хромает)
Материалы:
1.резисторы 2,2Ком (2шт.), 10КОм, 6,8КОм, 14,7КОм(правда у меня такого не оказалось, но нашлись 12 и 2.7)
2. штекер разборный rs-232(2шт.)
3. джек 3,5мм от старых наушников

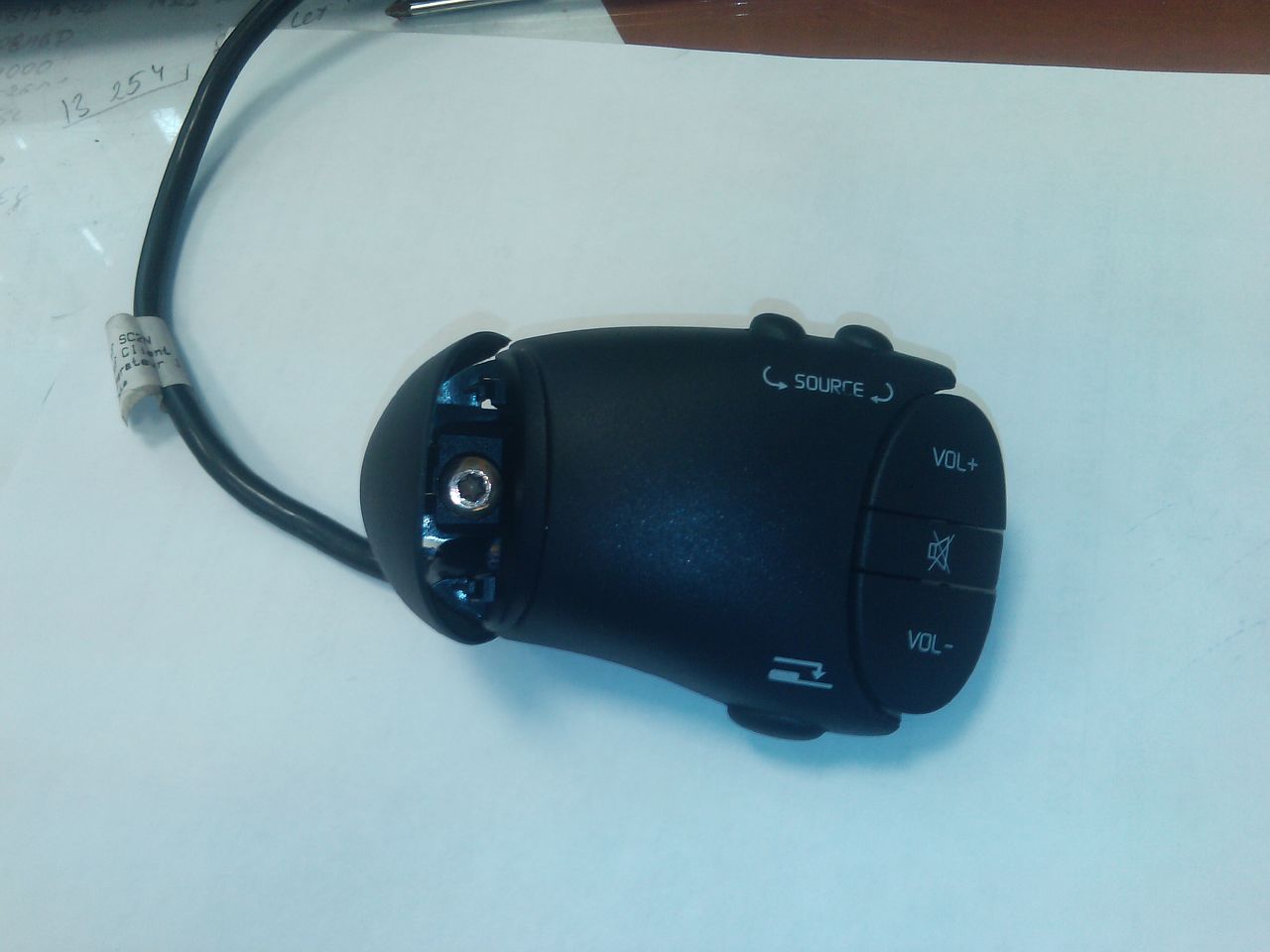

1. Для удобства отцепил джойстик. Для этого необходимо снять верхнюю крышку приборной панели, за часами вытаскиваем провод джойстика из разъема. На джойстике откидываем крышку и откручиваем винт.
PIC110921002.jpg [ 1.01 МБ | Просмотров: 12 ]

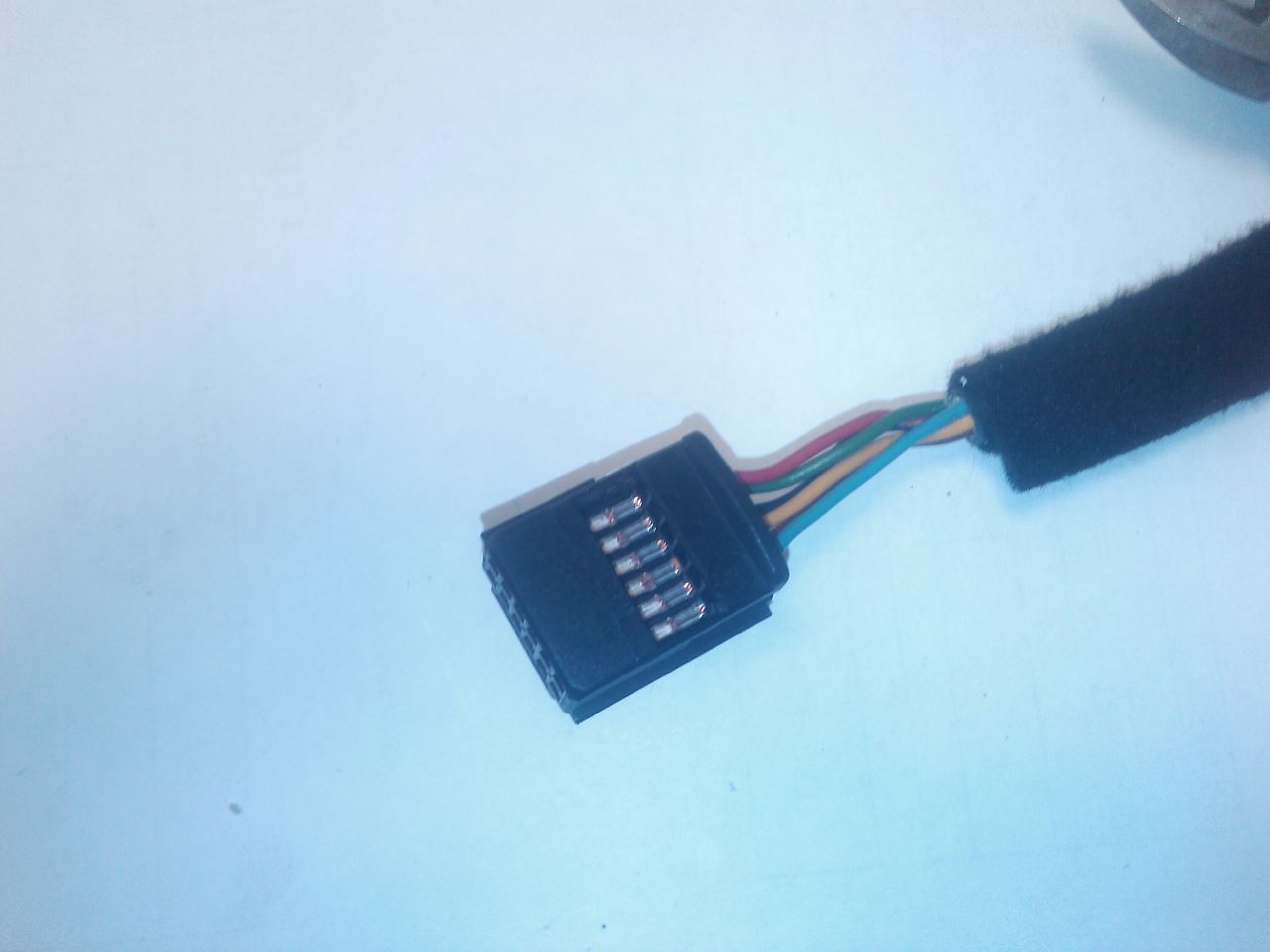

2. Так как не был уверен в результате проделанной работы, было принято решение не портить провод и разъем.
Под рукой оказалось два разборных штекера rs-232, и после примерки решил упаковать стандартный штекер туда.

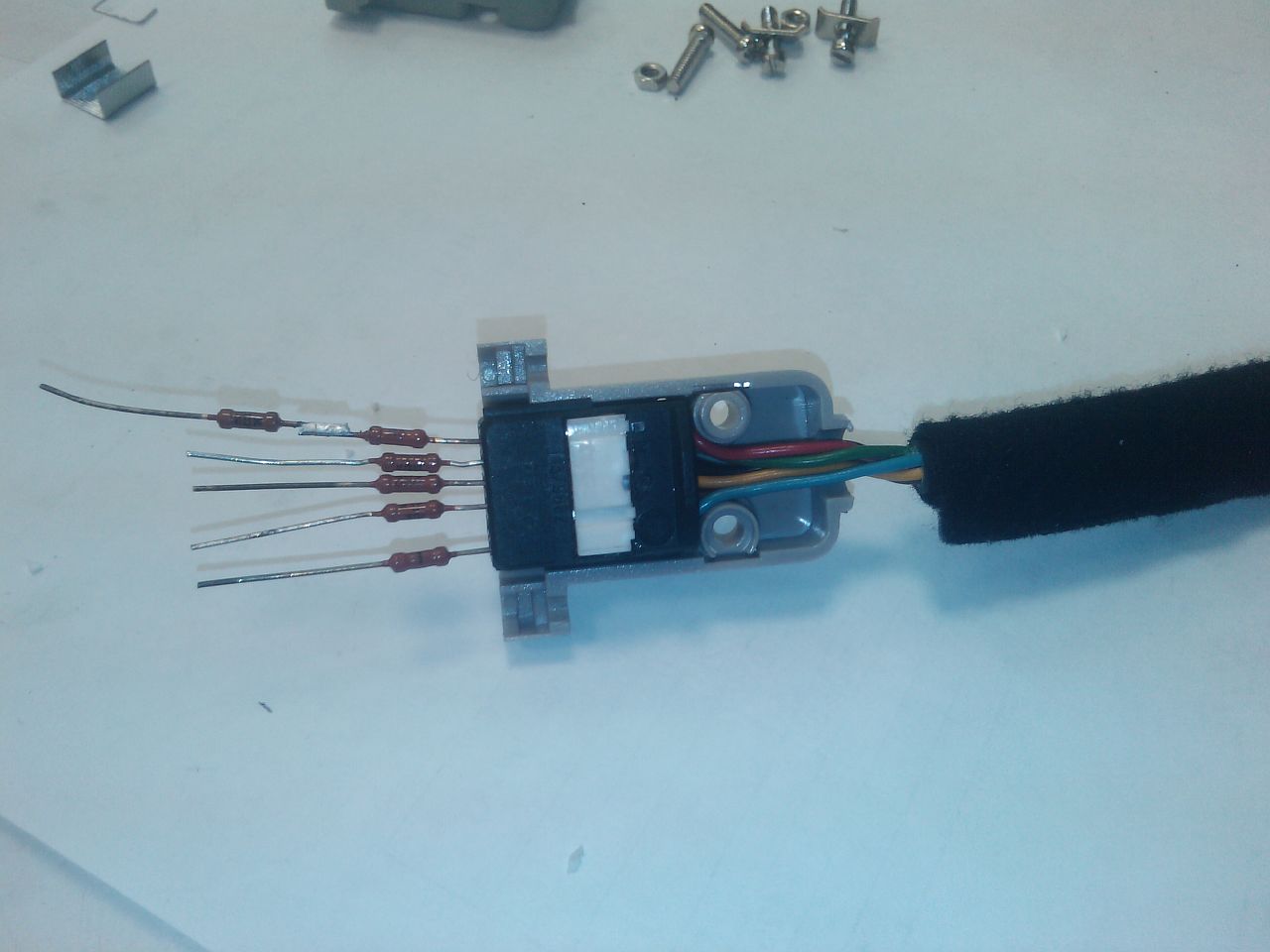

3. из штекера вытащил белую фишку и подпаял резисторы к контактам и вывел провода на джек 3,5 по инструкции Shade
к желтому - 10КОм
к зеленому - 6,8КОм
свободные концы этих резисторов скручиваем между собой и подпаиваем к ним провод, который пойдет на один край 3,5мм джека (AD).
к красному проводу резистор 14,7КОм
к черному проводу резистор 2,2КОм
свободные концы этих резисторов скручиваем между собой и подпаиваем к ним провод, который пойдет второй край 3,5мм джека (GND).
PIC110922000.jpg [ 931.47 КБ | Просмотров: 12 ]
PIC110922001.jpg [ 1.09 МБ | Просмотров: 12 ]
4. Припаял провода к джеку 3,5мм

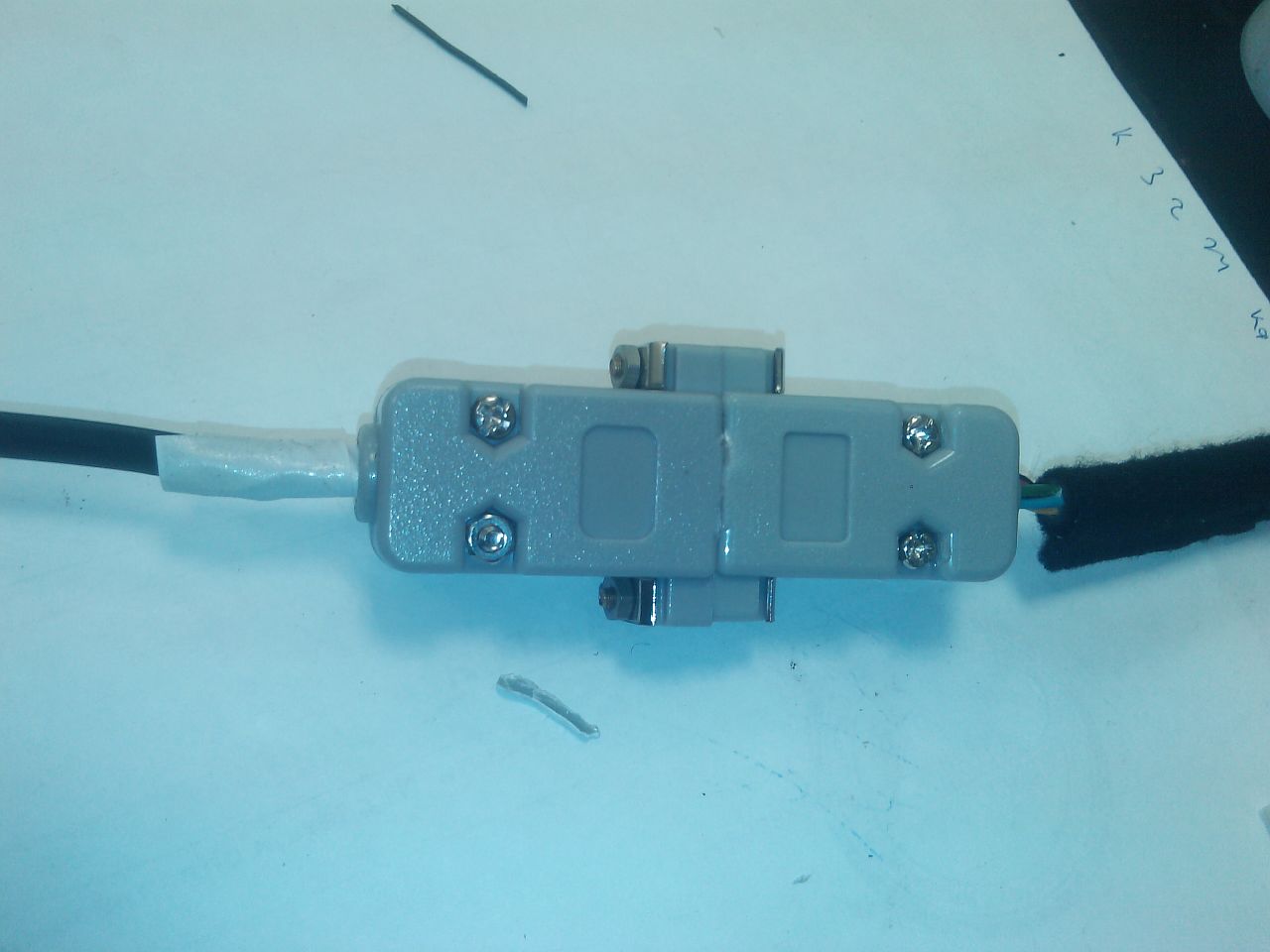

5. упаковал штекер с резисторами в корпуса от rs-232 и скрутил их вместе.
PIC110922002.jpg [ 1.07 МБ | Просмотров: 12 ]
6. Установил джойстик на место, подключил к магнитоле.
Итог: работают кнопки vol+, vol-, ATT, Seek- (Prev.Track), Seek+ (Next.Track) А больше вобщем-то ничего и не требуется
подробней в ТЕМЕ
