ФОТООТЧЕТ:Замена ламп подсветки корректора и кнопки обогрева

[Petr_K]

Вот наконец руки дошли заменить лампочки, заодно решил сделать фотоотчет...

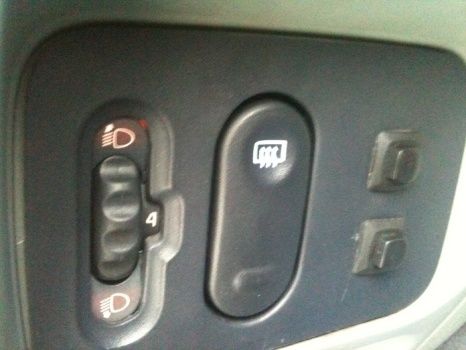

Итак начнем с того что нужно снять панель корректора и кнопки обогрева заднего стекла...
Для замены приобрел лампочки, вообще они по 5р, но в ближайшем магазе с меня содрали 30р
Ну и х.. с ними
Для кнопки нужен светодиод - подойдет от светодиодной ленты.

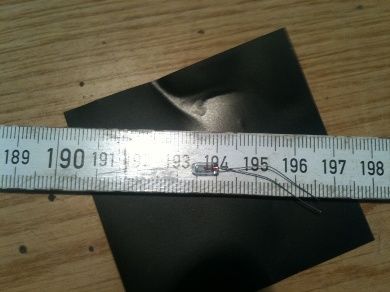

вот лампа (продается в любом автомагазе)

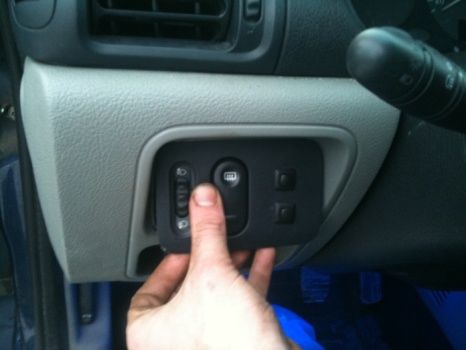

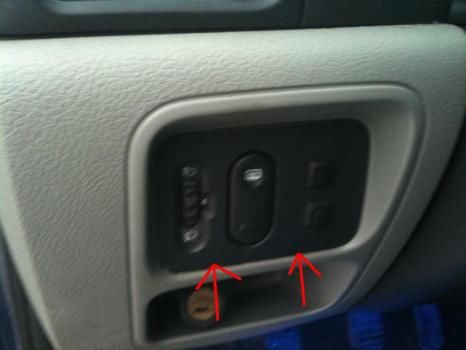

снимаем панельку поддев чем то вроде ножечка снизу

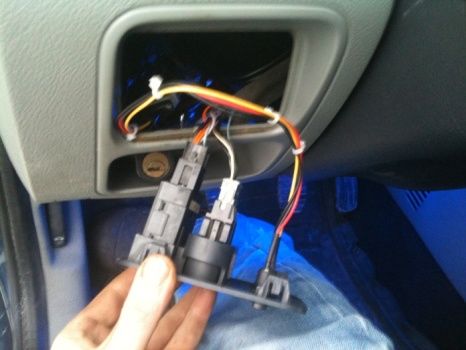

далее вынимаем (не обращаем внимание на лишние провода и кнопки - это только у меня так )

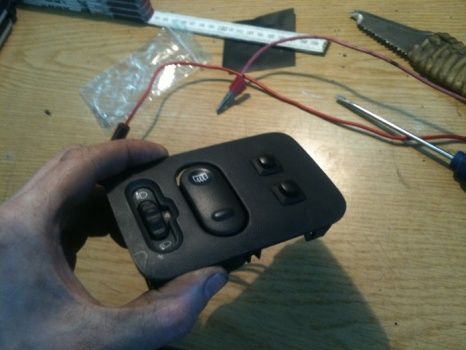

Далее тащим все хозяйство в теплое место, где есть паяльник и свет...осматриваем...

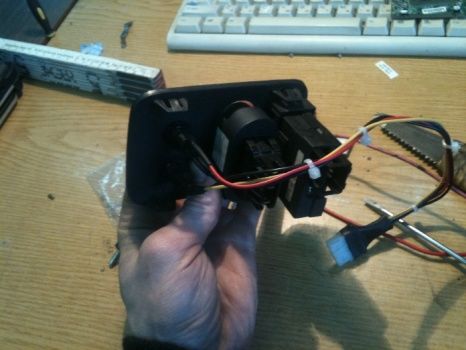

Разбираем, снимаем корректор и кнопку с панели...

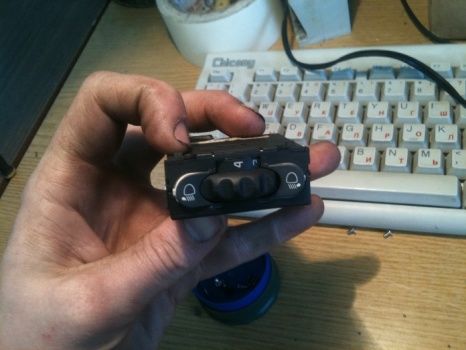

снимаем корректор

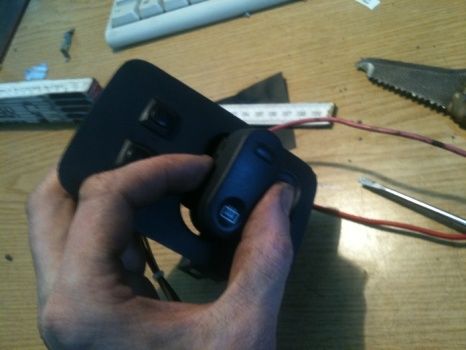

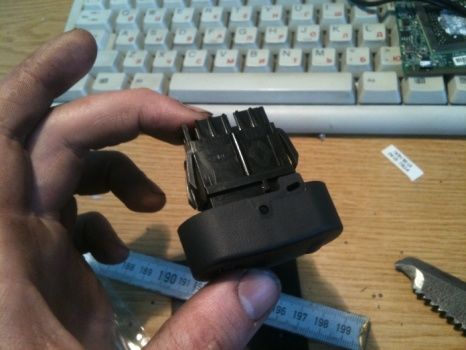

далее снимаем кнопку (надавив на нее с обратной стороны)



далее переходим к корректору, разбираем его чтоб добраться до лампочки...

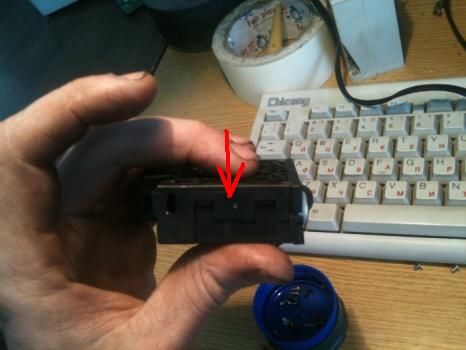

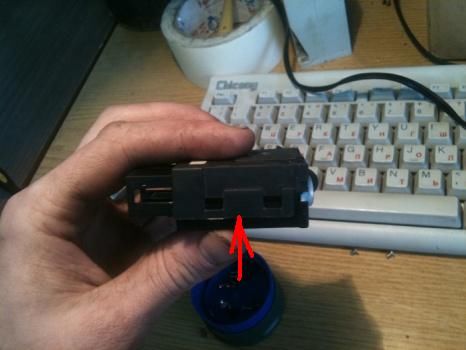

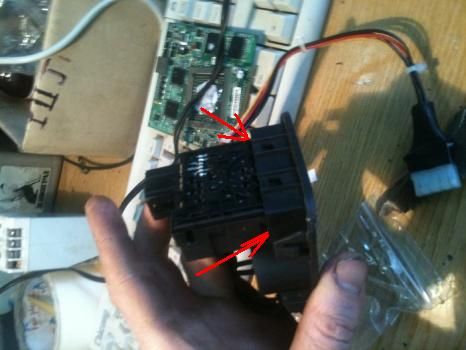

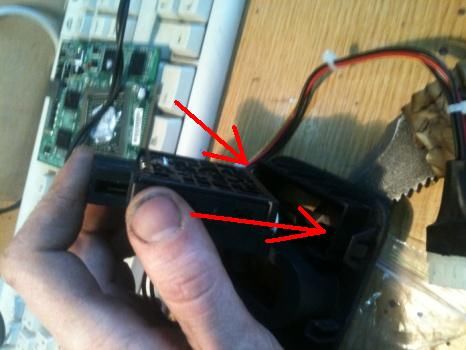

поддеваем отверточкой с обоих сторон (показано красной стрелкой)

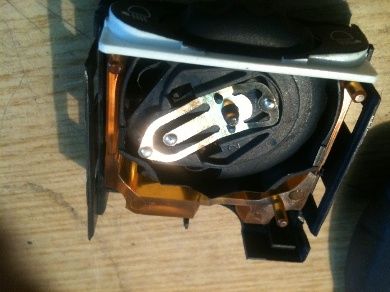

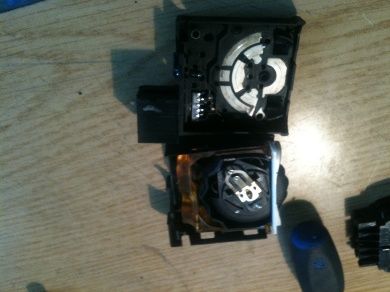

половиним

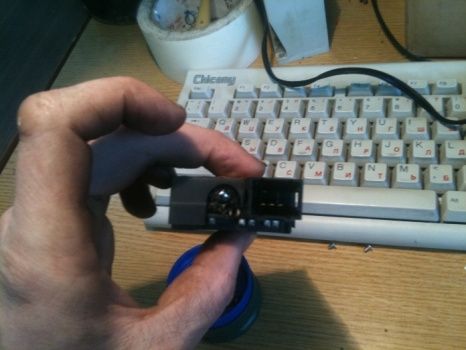

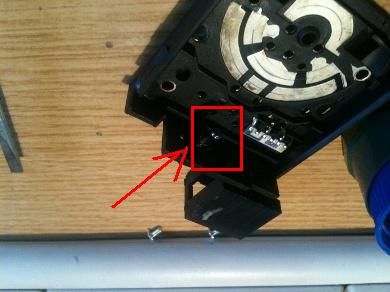

вот сгоревшая лампочка

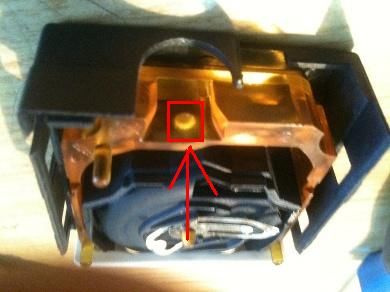

вот почему она перегорела, когда в прошлый раз перепаивал...не досмотрел и лампа уперлась в пластик


вот сам пластик который распределяет свет по корректору

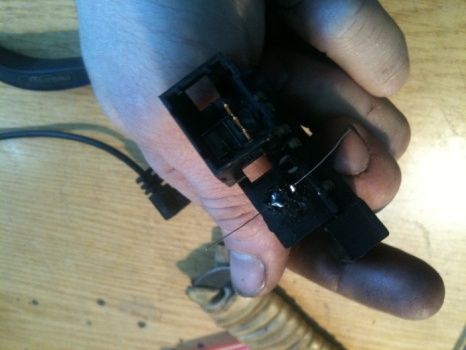

выпаиваем сгоревшую лампу, лучше воспользоваться паяльником с отсосом, но и можно обычным...

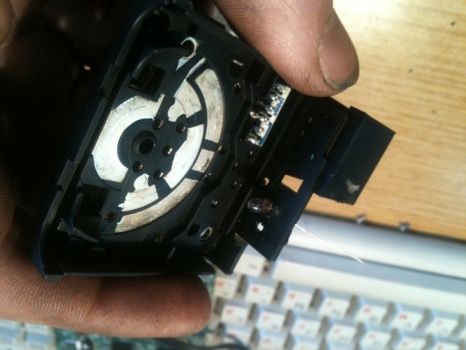

после впаиваем новую лампу

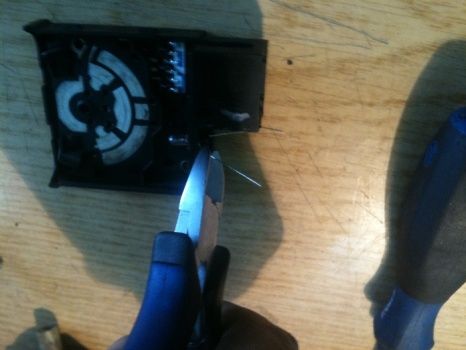

обкусываем ненужные хвосты


проверяем и закрываем


с корректором закончили
теперь переходим к кнопке, там правда не лампа, а светодиод...Я использовал светодиод синий с остатка светодиодной ленты...

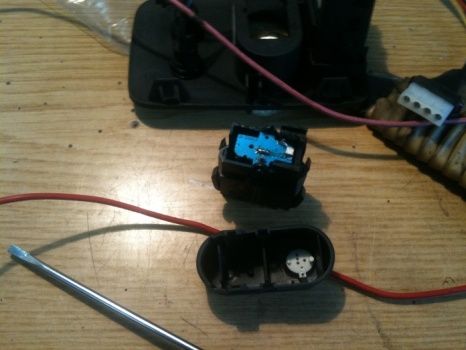

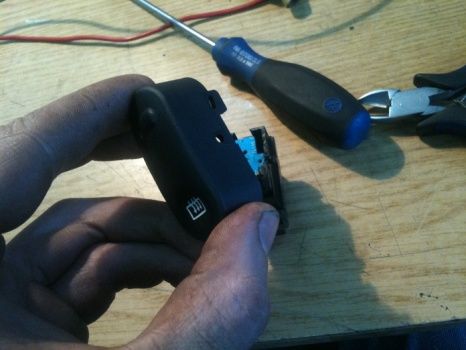

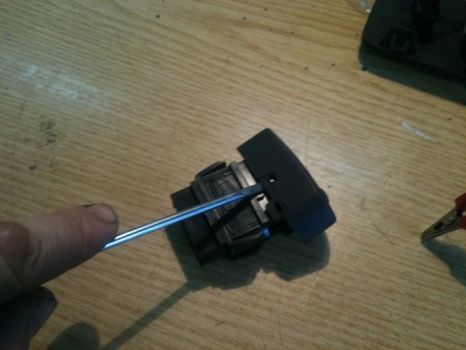

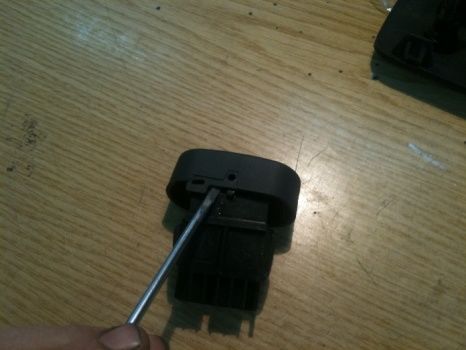

снимаем саму клавишу

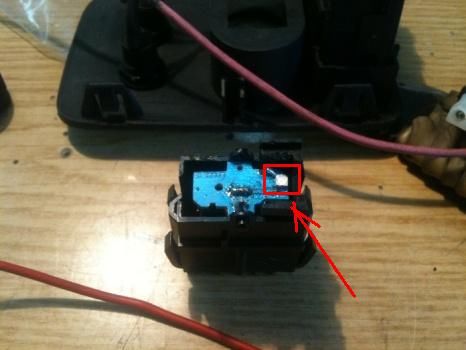

вот светодиод, помним при замене что для диода важда полярность,т.е. перепутали плюс минус работать не будет


выпаиваем, впаиваем новый...Светодиод расчитан примерно на 2-3В, поэтому на него не стоит подавать 12в без резистора
далее собираем...


ставим все хоз-во на место и проверяем - работа закончена заняла 30 мин...дольше писал фотоотчет


УДАЧИ!
Автор: Petr_K

[Kaljan75]

В корректор ставил диод,получилось колхозно.А в кнопке обогрева уже стоял родной оранжевый диод.

[Виталий]

добавлен

[миша т]

а у меня в кнопке обогрева,немного по другому все,там стоит маленькая столбиковая лампочка и что бы достать ее нужен пинцет,по другому к ней не подлесть.

[Petr_K]

а у меня в кнопке обогрева,немного по другому все,там стоит маленькая столбиковая лампочка и что бы достать ее нужен пинцет,по другому к ней не подлесть.

На первой фазе кнопка другая (силовая), она замыкает непосредственно питание обогревателя, а со второй фазы и выше просто сигнальная...
http://forum-renault.ru/forum/viewtopic ... 0%BB%D0%B0

[миша т]

значит у меня нет реле?

[Petr_K]

значит у меня нет реле?

поставь будет А то сгорит кнопка

[вовча]

миша т:вы правы у вас нет реле.
Petr_K:зачетно
модель лампочки не знаешь?

[миша т]

уже горела,раз,но электрик ее вылечил.

[Petr_K]

Значит, реле уже есть

[minmax]

Отличный отчет, собственно как и всегда
Петя, а что это за кнопочки такие которые только у тебя?

[Petr_K]

Верхняя включает CarPC
Компьютер в Симу (CarPC).

Вытяжной вентилятор -дополнение к вентиляции салона.

Hижняя вытяжку

[minmax]

Вот значит у кого эта вытяжка
читал эту тему, и про CarPC тоже, только тогда я еще не был зарегистрирован здесь и на авторов особо не обращал внимания
Ну теперь все ясно, спасибо
